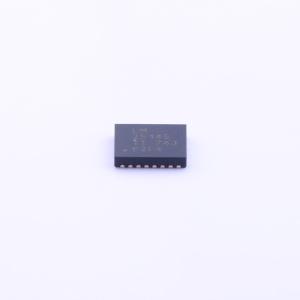

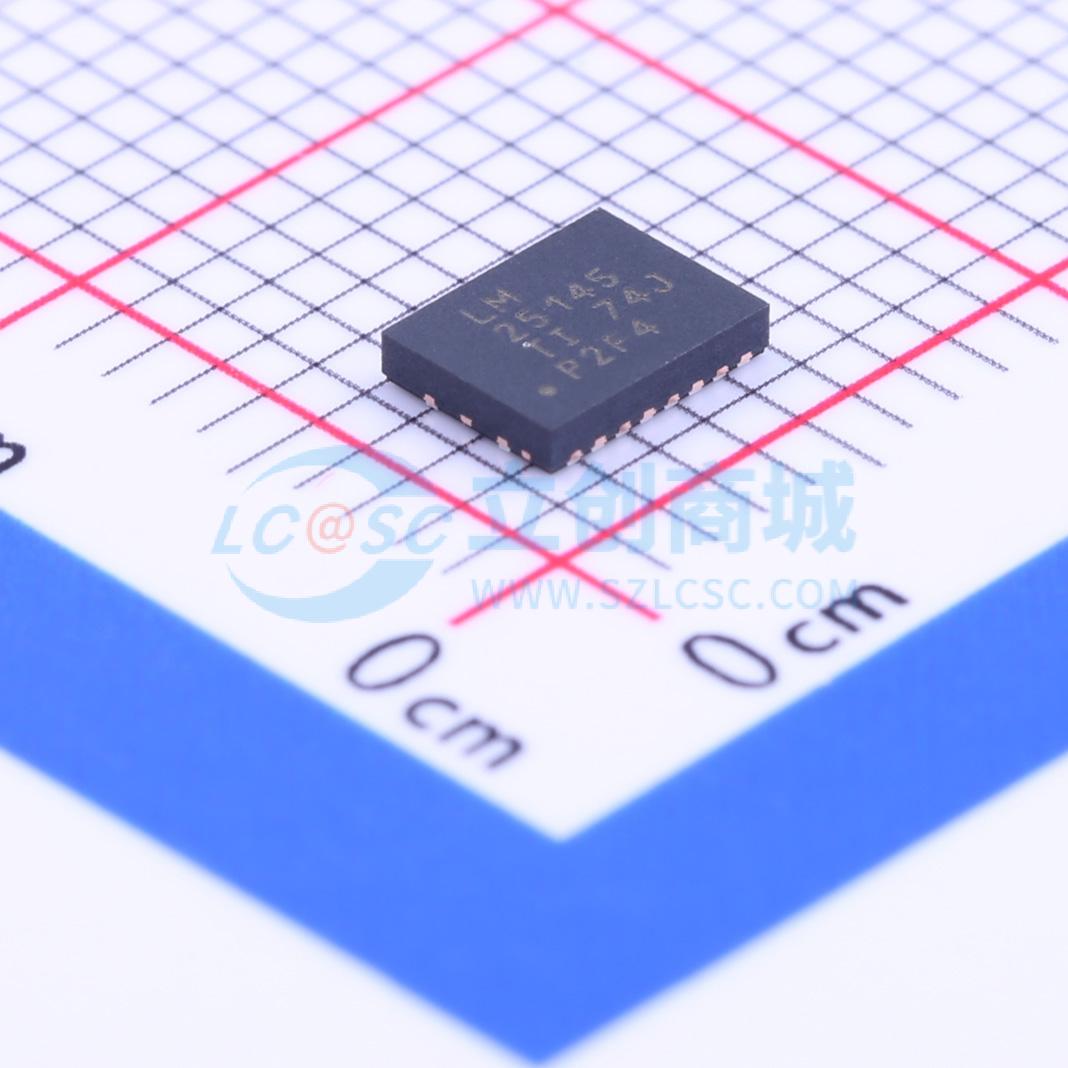

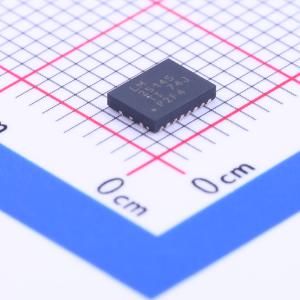

LM25145RGYT

6V至42V同步降压控制器

描述: LM25145是一款42V同步降压控制器,具有宽输入电压范围（6V至42V）和可调输出电压（0.8V至40V）。该控制器支持无损Rds(on)或分流电流检测,符合EN55022/CISPR22 EMI标准。开关频率范围为100kHz至1MHz,最小导通时间为40ns,适用于高性能工业控制、数据通信和RF功率放大器应用。
品牌名称: TI(德州仪器)
商品型号: LM25145RGYT
商品编号: C189940
商品封装: VQFN-20-EP(3.5x4.5)
包装方式: 编带
商品毛重: 0.092克(g)

商品参数

商品概述

LM25145 42V同步降压控制器旨在从高输入电压源或承受高电压瞬变的输入轨进行稳压，最大限度减少对外部浪涌抑制元件的需求。高端开关的最小导通时间为40 ns，有助于实现大降压比，可直接从24V标称输入降压转换为低压轨，从而降低系统复杂度和解决方案成本。LM25145在输入电压低至6V的电压骤降期间仍能继续工作，必要时可实现接近100%的占空比，非常适合高性能工业控制、机器人、数据通信和射频功率放大器应用。强制PWM（FPWM）操作可消除频率变化，以最大限度降低EMI，同时用户可选的二极管仿真功能可降低轻载条件下的电流消耗。逐周期过流保护可通过测量低端MOSFET两端的电压降或使用可选的电流检测电阻来实现。高达1 MHz的可调开关频率可与外部时钟源同步，以消除对噪声敏感的应用中的拍频。 LM25145电压模式控制器通过适用于标准阈值MOSFET的强大7.5V栅极驱动器驱动外部高端和低端N沟道功率开关。具有2.3A源电流和3.5A灌电流能力的自适应定时栅极驱动器可最大限度减少开关转换期间体二极管的导通，在高输入电压和高频条件下驱动MOSFET时降低开关损耗并改善热性能。LM25145可由开关稳压器的输出或其他可用电源供电，进一步提高效率。 SYNCOUT端相对于内部振荡器的180°异相时钟输出非常适合级联或多通道电源，可降低输入电容纹波电流和EMI滤波器尺寸。LM25145的其他特性包括可配置软启动、用于故障报告和输出监控的开漏电源正常监视器、向预偏置负载单调启动、集成VCC偏置电源稳压器和自举二极管、外部电源跟踪、带迟滞的精密使能输入以实现可调线路欠压锁定（UVLO）、打嗝模式过载保护以及带自动恢复功能的热关断保护。 LM25145控制器采用3.5mm x 4.5mm热增强型20引脚VQFN封装，为高压引脚提供额外间距，并具有可焊侧翼，便于对焊点圆角进行光学检查。

商品特性

多功能同步降压DC-DC控制器
6V至42V的宽输入电压范围
0.8V至40V的可调输出电压
符合EN55022 / CISPR 22 EMI标准
无损RDS(on)或分流电流检测
100 kHz至1 MHz的开关频率
具备SYNC输入和SYNC输出功能
40 ns最小导通时间，适用于高VIN / VOUT比
140 ns最小关断时间，适用于低压差
0.8V基准电压，反馈精度±1%
适用于标准VTH MOSFET的7.5V栅极驱动器
14 ns自适应死区时间控制
2.3A源电流和3.5A灌电流能力
用于预偏置启动的低端软启动
可调软启动或可选电压跟踪
快速的线路和负载瞬态响应
带线路前馈的电压模式控制
高增益带宽误差放大器
用于排序和控制的精密使能输入和开漏电源正常指示器
具备强大设计所需的固有保护特性
打嗝模式过流保护
带迟滞的输入欠压锁定
VCC和栅极驱动欠压锁定保护
带迟滞的热关断保护
带可焊侧翼的VQFN-20封装
使用WEBENCH电源设计器，利用LM25145创建定制设计

应用领域

电信基础设施
工厂自动化
测试与测量
工业电机驱动

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~42V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
