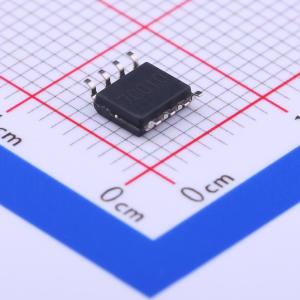

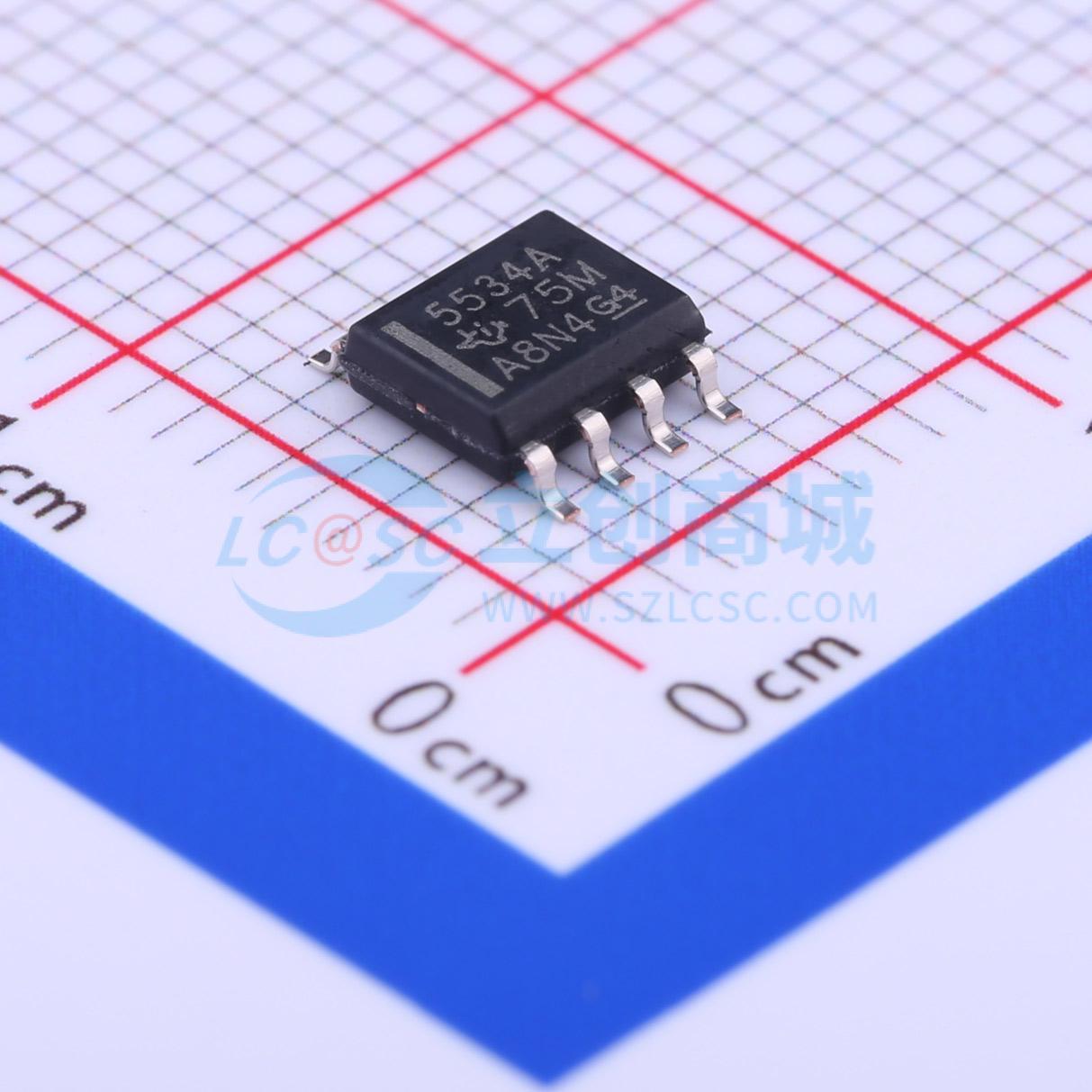

NE5534ADR
NE5534ADR
- 描述
- NE5534A 适用于音频应用的单通道、30V、10MHz、低噪声 (6nV/√Hz) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- NE5534ADR
- 商品编号
- C189889
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 4mV | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 1.5uA | |
| 输入失调电流(Ios) | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 3.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 8mA | |
| 输出电流 | 38mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | -12V~12V | |
| 双电源(Vee~Vcc) | -15V~-5V；5V~15V |
商品概述
NE5534、NE5534A、SA5534 和 SA5534A 器件是高性能运算放大器，兼具出色的直流和交流特性。其特性包括极低噪声、高输出驱动能力、高单位增益和最大输出摆幅带宽、低失真和高转换速率。 这些运算放大器内部经过补偿，可实现等于或大于 3 的增益。通过在 COMP 和 COMP/BAL 之间使用外部补偿电容，可针对各种应用优化频率响应。这些器件具有输入保护二极管、输出短路保护功能，并且可通过使用 BALANCE 和 COMP/BAL 引脚实现失调电压调零。
商品特性
- 等效输入噪声电压：典型值 3.5 nV/√Hz
- 单位增益带宽：典型值 10 MHz
- 共模抑制比：典型值 100 dB
- 高直流电压增益：典型值 100 V/mV
- 峰 - 峰输出电压摆幅：当 VCC± = ±18 V 且 RL = 600 Ω 时，典型值 32 V
- 高转换速率：典型值 13 V/μs
- 宽电源电压范围：±3 V 至 ±20 V
- 低谐波失真
- 失调调零能力
- 外部补偿能力
应用领域
- 音频前置放大器
- 伺服误差放大器
- 医疗设备
- 电话信道放大器
