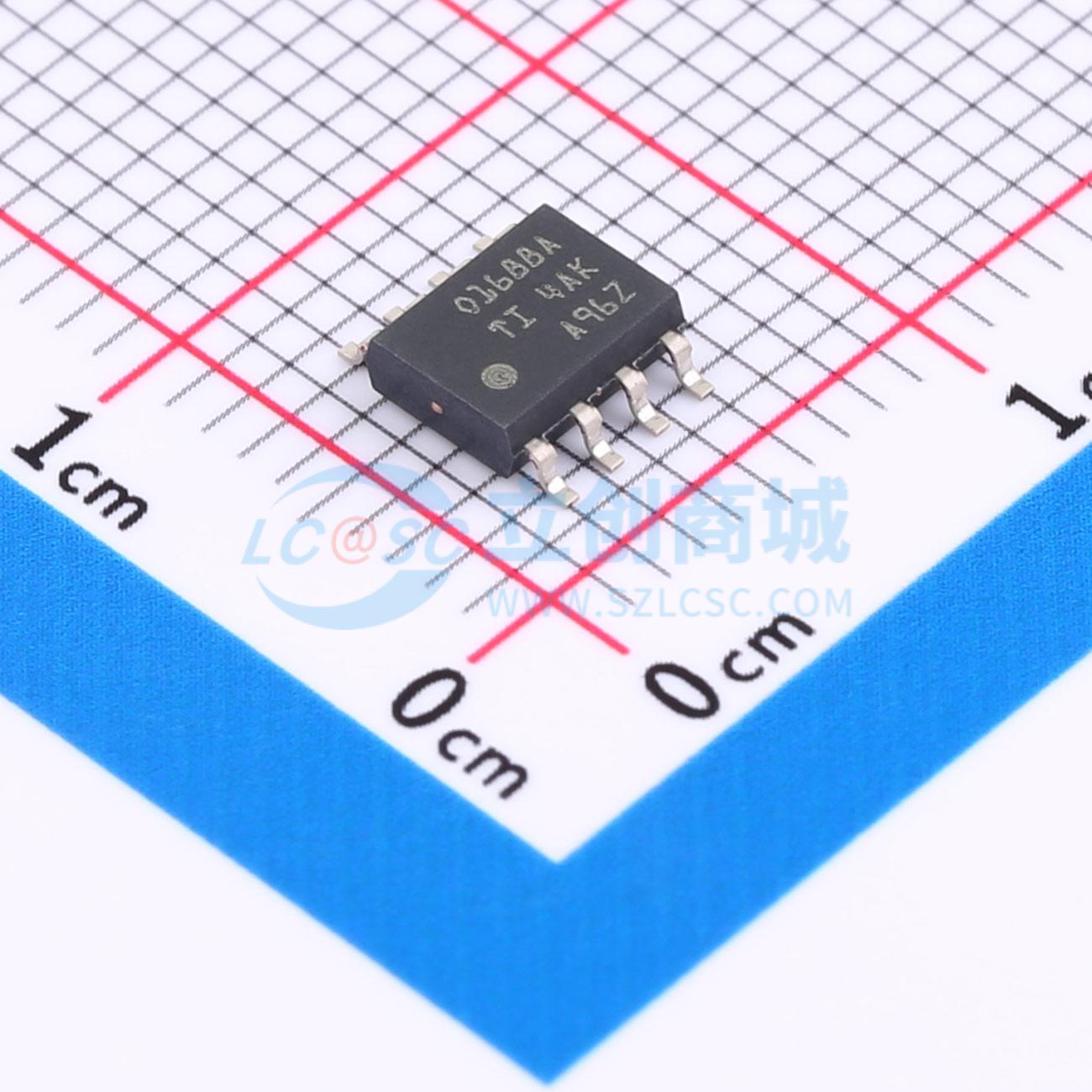

温馨提醒：图片仅供参考，商品以实物为准
OPA1688IDR
36V单电源、10MHz、轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA1688 36V、10MHz、低失真高驱动轨到轨输出音频运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA1688IDR
- 商品编号
- C206212
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 8V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 7pA | |
| 噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPA1688和OPA1689是SoundPlus系列36V单电源、低噪声运算放大器，能在4.5V（±2.25V）至36V（±18V）的电源电压范围内工作。这款最新推出的高压音频运算放大器，与OPA16xx系列器件一起，提供了一系列带宽、噪声和功率选项，以满足各种应用的需求。OPA168x采用微型封装，具有低失调、低漂移和低静态电流的特点。这些器件还具备宽带宽、快速压摆率和高输出电流驱动能力。双路和四路版本的规格完全相同，以实现最大的设计灵活性。
与大多数仅在单一电源电压下规定性能的运算放大器不同，OPA168x系列在4.5V至36V的电源电压范围内都有规定的性能指标。超出电源轨的输入信号不会导致相位反转。在正常工作时，输入可以在负电源轨以下100mV和正电源轨以下2V的范围内工作。请注意，这些器件在正电源轨以上100mV的范围内可实现全轨到轨输入，但在正电源轨以下2V的范围内性能会有所下降。
OPA168x系列运算放大器的工作温度范围为-40℃至85℃。
商品特性
- 总谐波失真加噪声（THD+N），50mW，32Ω，1kHz，–109dB
- 宽电源范围：–4.5V至36V，±2.25V至±18V
- 低失调电压：±0.25mV
- 低失调漂移：±0.5μV/℃
- 增益带宽：10MHz
- 低输入偏置电流：±10pA
- 低静态电流：每个放大器1.6mA
- 低噪声：8nV/√Hz
- 具备电磁干扰（EMI）和射频干扰（RFI）滤波输入
- 输入范围包含负电源
- 输入范围可达到正电源
- 轨到轨输出
- 高共模抑制比：120dB
- 行业标准封装：SOIC-8和SOIC-14
- 微型封装：双路采用WSON-8封装，四路采用VQFN-16封装
应用领域
- 耳机驱动器
- 模拟和数字混音器
- 音频效果处理器
- 传感器放大器
- 乐器
- 音频/视频（A/V）接收器
- DVD和蓝光播放器
- 汽车音响系统
