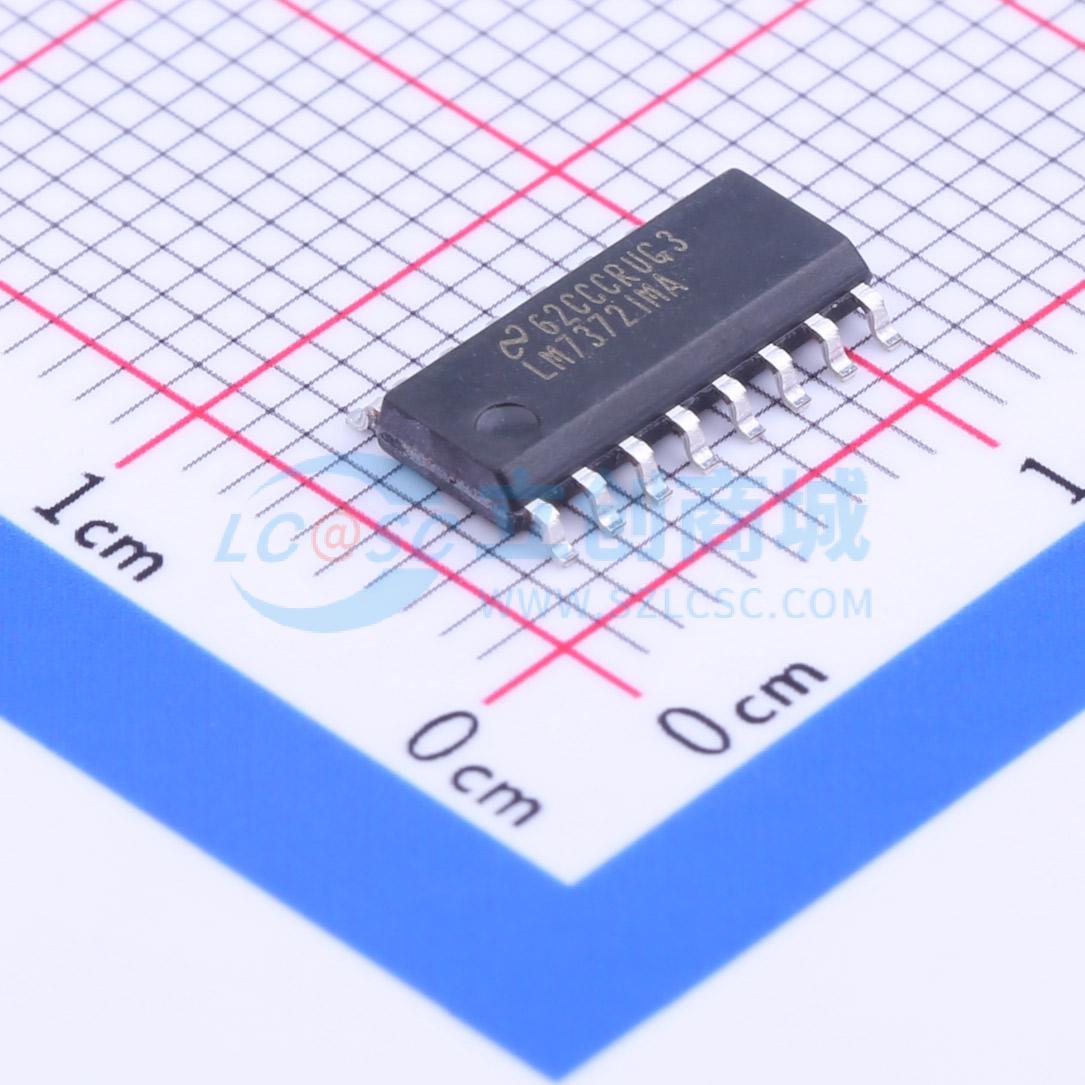

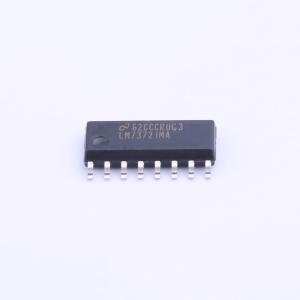

温馨提醒：图片仅供参考，商品以实物为准
LM7372IMA/NOPB
LM7372IMA/NOPB
- 描述
- LM7372 高速、高输出电流、双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7372IMA/NOPB
- 商品编号
- C205454
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 120MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 12uV/℃ | |
| 压摆率(SR) | 3V/ns | |
| 输入偏置电流(Ib) | 2.7uA | |
| 输入失调电流(Ios) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 14nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 86dB | |
| 静态电流(Iq) | 13mA | |
| 输出电流 | 150mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
LM7372是一款高速高输出电流双路运算放大器，具备电流反馈放大器的压摆特性，可用于所有传统电压反馈放大器配置，可在低增益下保持稳定，适配多种供电需求。
商品特性
- 在1MHz、2V峰峰值条件下，谐波失真为-80dBc
- 压摆率为3000 V/μs
- 增益带宽积为120 MHz
- 增益为+2时，-3dB频率为200 MHz
- 双路放大器总电源电流为13mA，单路放大器电源电流为6.5mA
- 开环增益为85 dB
- 输出电流可达150 mA
- 微分增益为0.01，微分相位为0.02°
- 增益低至+2或-1时仍可保持稳定
- 支持±15V电源供电，可实现大信号摆幅，提供更大的动态范围和信噪比
- 支持±5V电源供电，可用于便携场景
- 具备高无杂散动态范围和低总谐波失真，适配模数转换/数模转换系统
- 采用VIP III 垂直集成PNP互补双极工艺制造
- 16引脚SOIC封装直接焊接在印刷电路板上时，热阻RθJA为106℃/W；连接总面积为4平方英寸的1盎司铜箔到指定引脚后，热阻可降低至70℃/W
- 16引脚SOIC封装支持单电源应用
- 对于SO PowerPAD封装，暴露焊盘可接负电源或保持电气悬空
应用领域
- HDSL驱动器
- ADSL驱动器
- 多媒体广播系统
- 专业摄像机
- CATV/光纤信号处理
- 脉冲放大器
- 峰值检测器
- HDTV放大器
- 视频分配场景
- 变压器驱动器
- 激光二极管驱动器
- 视频信号处理
- 高速信号处理
