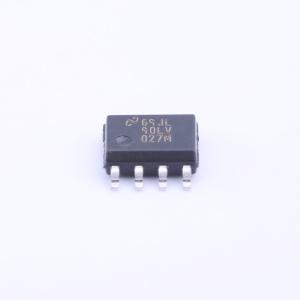

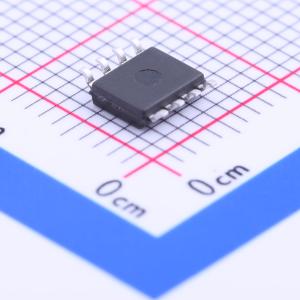

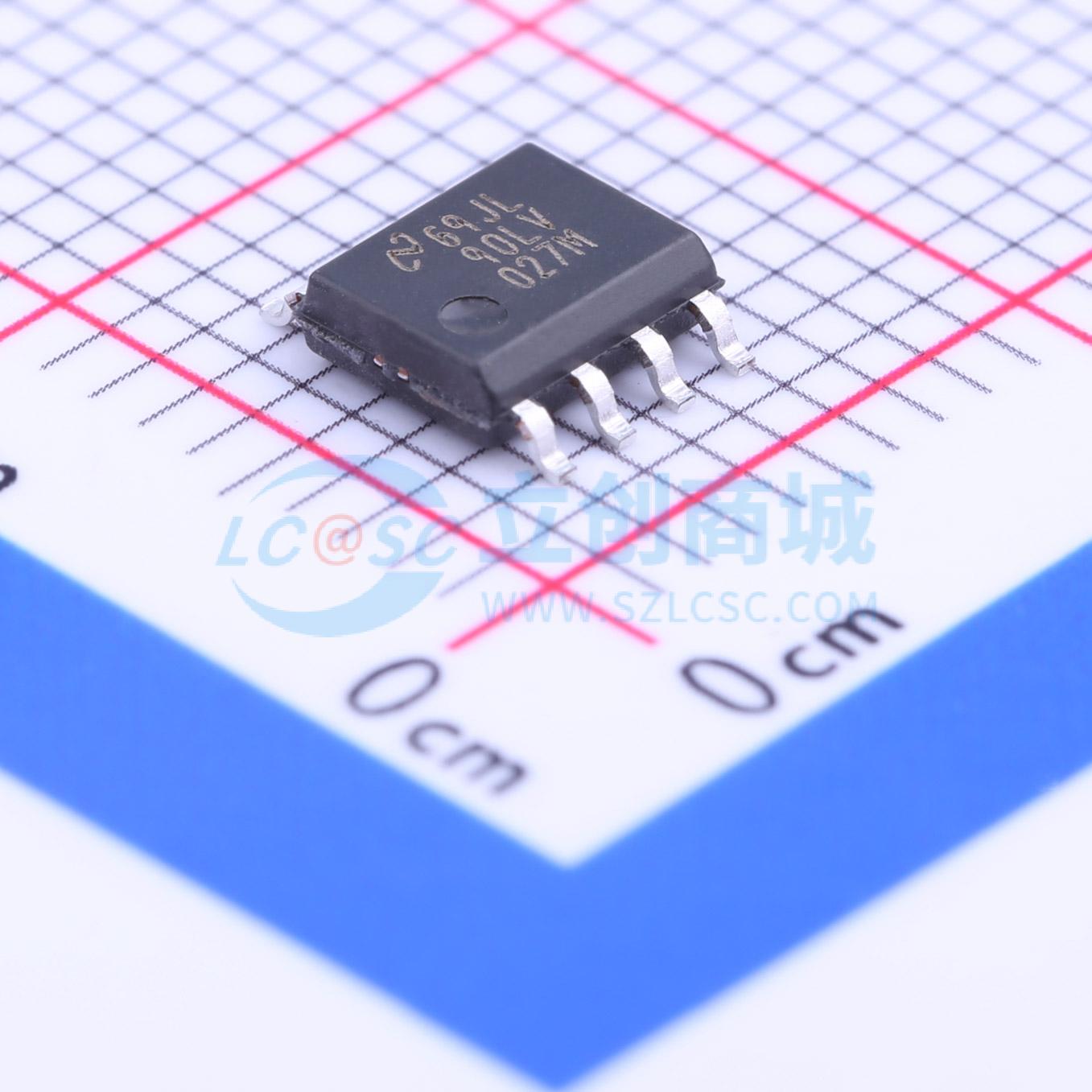

DS90LV027M/NOPB
DS90LV027 双高速差分驱动器
- 描述
- DS90LV027 是一个双 LVDS 驱动器，适用于高数据速率和低功耗应用。该设备在 8 引脚 SOIC 封装中，提供低功耗、高频率操作，并符合 TIA/EIA-644 标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS90LV027M/NOPB
- 商品编号
- C205465
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 驱动器 | |
| 驱动器数 | 2 | |
| 接收器数 | 0 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 155Mbps | |
| 工作温度 | 0℃~+70℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 低功耗待机/失效自动关断 |
商品概述
DS90LV027是一款双路LVDS驱动器器件，针对高数据速率和低功耗应用进行了优化。DS90LV027是电流模式驱动器，即使在高频下也能保持较低的功耗。此外，短路故障电流也被最小化。该器件采用8引脚SOIC封装。DS90LV027采用直通设计，便于PCB布局。差分驱动器输出凭借典型值340 mV的低输出摆幅实现低电磁干扰，适用于时钟和数据的高速传输，可与任意TI的LVDS接收器配对使用。
商品特性
- 超低功耗
- 工作速率高于155 Mbps
- 直通引脚排列可简化PCB布局
- 符合TIA/EIA-644标准
- 8引脚SOIC封装可节省空间
- vcm以1.2V为中心，范围为±1V
- 低差分输出摆幅，典型值为340 mV
- 断电保护（输出为高阻态）
