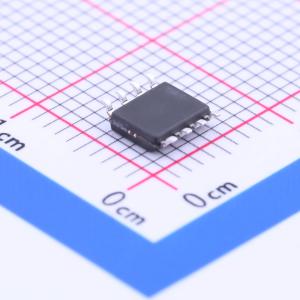

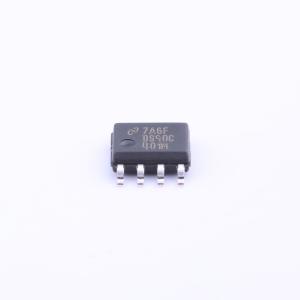

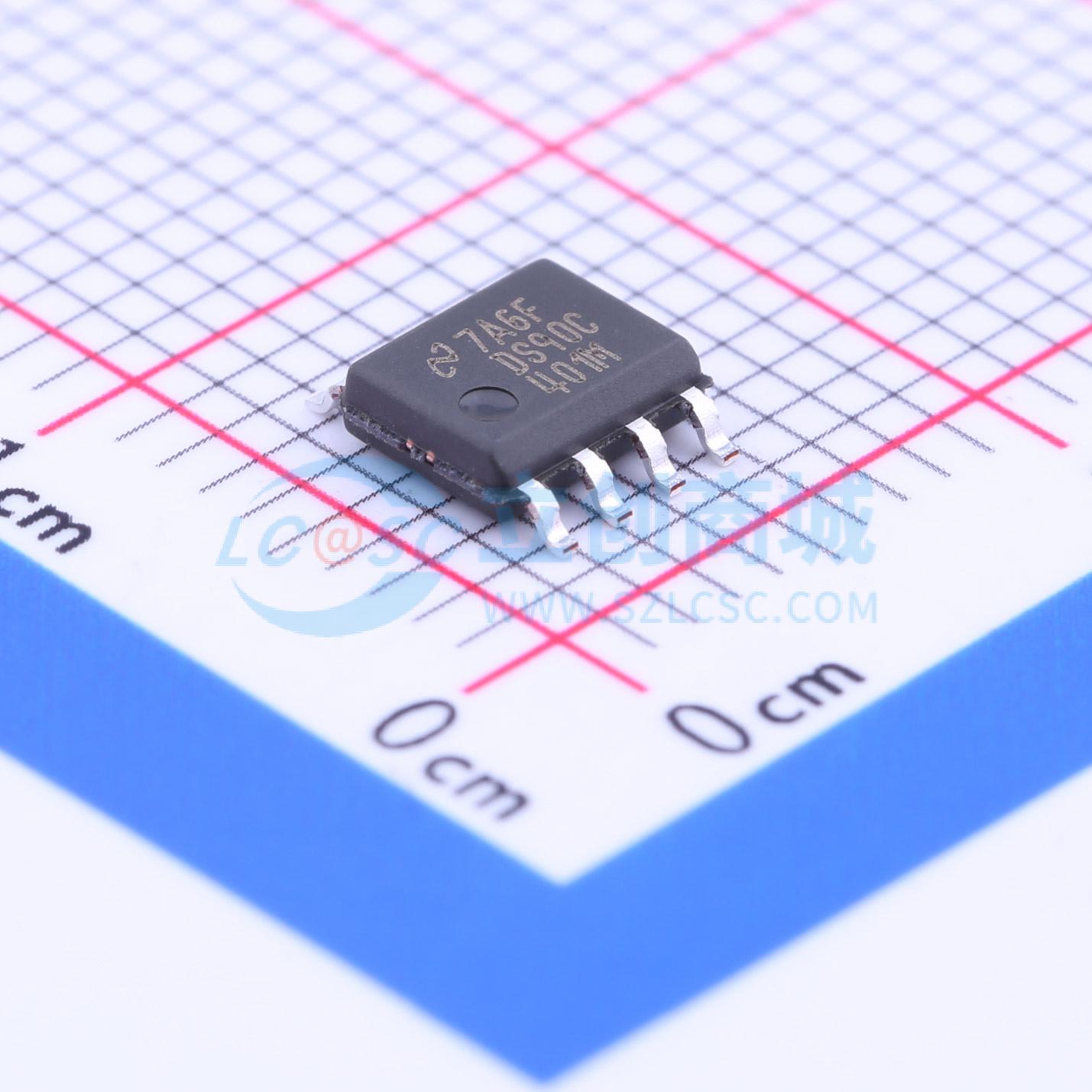

DS90C401MX/NOPB

DS90C401是一款针对高数据速率和低功耗应用优化的双路驱动器器件。该器件与DS90C402配合，为双路高速点对点接口提供双芯片解决方案。DS90C401是电流模式驱动器，即使在高频下也可保持较低的功耗。此外，短路故障电流也被降至最低。该器件采用8引脚小外形封装。差分驱动器输出摆幅较低，可实现低EMI，典型值为340 mV。这些器件内置有限的ESD保护，在存储或搬运过程中，应将引脚短路或将器件放置在导电泡沫中，防止静电损坏MOS栅极。LVDS驱动器和接收器主要用于简单的点对点配置，该配置可为驱动器的快边沿速率提供干净的信号环境。接收器通过平衡介质与驱动器连接，平衡介质可以是标准双绞线电缆、并行对电缆或仅为PCB走线。介质的特性阻抗通常在100Ω范围内，应选择100Ω的端接电阻匹配介质，且放置在尽可能靠近接收器输入引脚的位置。端接电阻将驱动器输出的电流转换为接收器可检测的电压。也可实现多接收器配置等其他拓扑，但必须考虑中间连接器、电缆分支、其他阻抗不连续以及地偏移、噪声容限限制、总端接负载的影响。DS90C401差分线路驱动器采用平衡电流源设计。一般而言，电流模式驱动器具有高输出阻抗，可在负载范围内提供恒定电流。电流通过负载在一个方向切换产生一个逻辑状态，在另一方向切换则产生另一个逻辑状态，典型输出电流为3.4 mA，最小值为2.5 mA，最大值为4.5 mA。电流模式需要采用电阻端接来端接信号并完成回路，不允许采用交流端接或未端接配置。3.4 mA回路电流会在100Ω端接电阻上产生340 mV的差分电压，供接收器检测。

• 超低功耗
• 可在155.5 Mbps以上速率工作，符合TIA/EIA-644标准
• 采用8引脚SOIC封装，节省空间
• 差分输出摆幅低，典型值为340 mV

• 高速点对点接口
• 多接收器配置接口
