MAX3238E 由五个线路驱动器、三个线路接收器以及一个带有±15 kV ESD（人体模型）保护的双电荷泵电路组成，该保护位于驱动器输出（DOUT）和接收器输入（RIN）端子上。该设备符合TIA/EIA-232-F标准，并提供了笔记本电脑和亚笔记本电脑应用之间的电气接口。电荷泵和四个小的外部电容允许设备从单个3 V至5.5 V电源工作。此外，该设备还包括一个始终激活的非反相输出（ROUT1B），这使得在设备断电时仍可以使用振铃指示符发送数据。此设备的数据信号传输速率可达250 kbit/s，最大驱动器输出摆率为30 V/μs。

当串行端口和驱动器输入不活动时，具有灵活的电源管理控制选项。当FORCEON为低且FORCEOFF为高时，自动断电增强功能生效。在此模式下，如果设备在所有接收器和驱动器输入上大约30秒内未检测到有效的信号转换，则内置电荷泵和驱动器将被关闭，使供电电流降至1 μA。通过断开串行端口或将外设驱动器关闭，如果没有驱动器输入逻辑电平的活动，也会发生自动断电增强。当FORCEON和FORCEOFF均为高时，可以禁用自动断电增强功能。启用自动断电增强后，一旦向任何接收器或驱动器输入施加有效信号，设备会自动激活。如果任意接收器输入电压大于2.7 V或小于-2.7 V，或者在-0.3 V到0.3 V之间的时间少于30 μs，则INVALID为高（有效数据）。如果所有接收器输入电压在-0.3 V到0.3 V之间的时间超过30 μs，则INVALID为低（无效数据）。请参阅图5了解接收器输入电平。

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	5
	接收器数	3
	数据速率	400Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
	静态电流	0.5mA

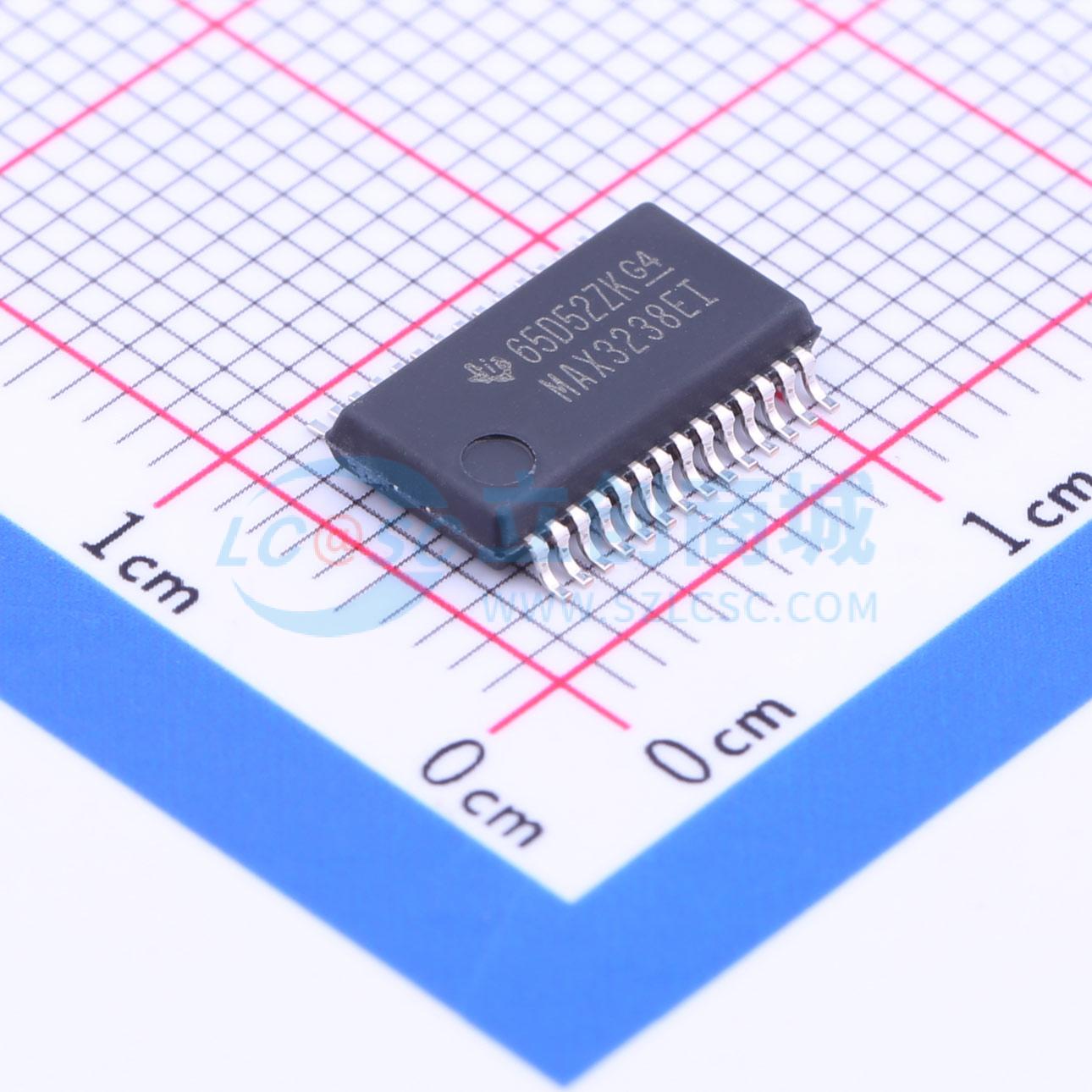

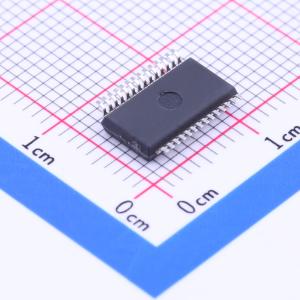

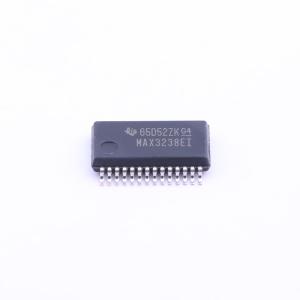

MAX3238EIDB
