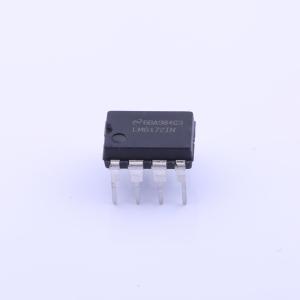

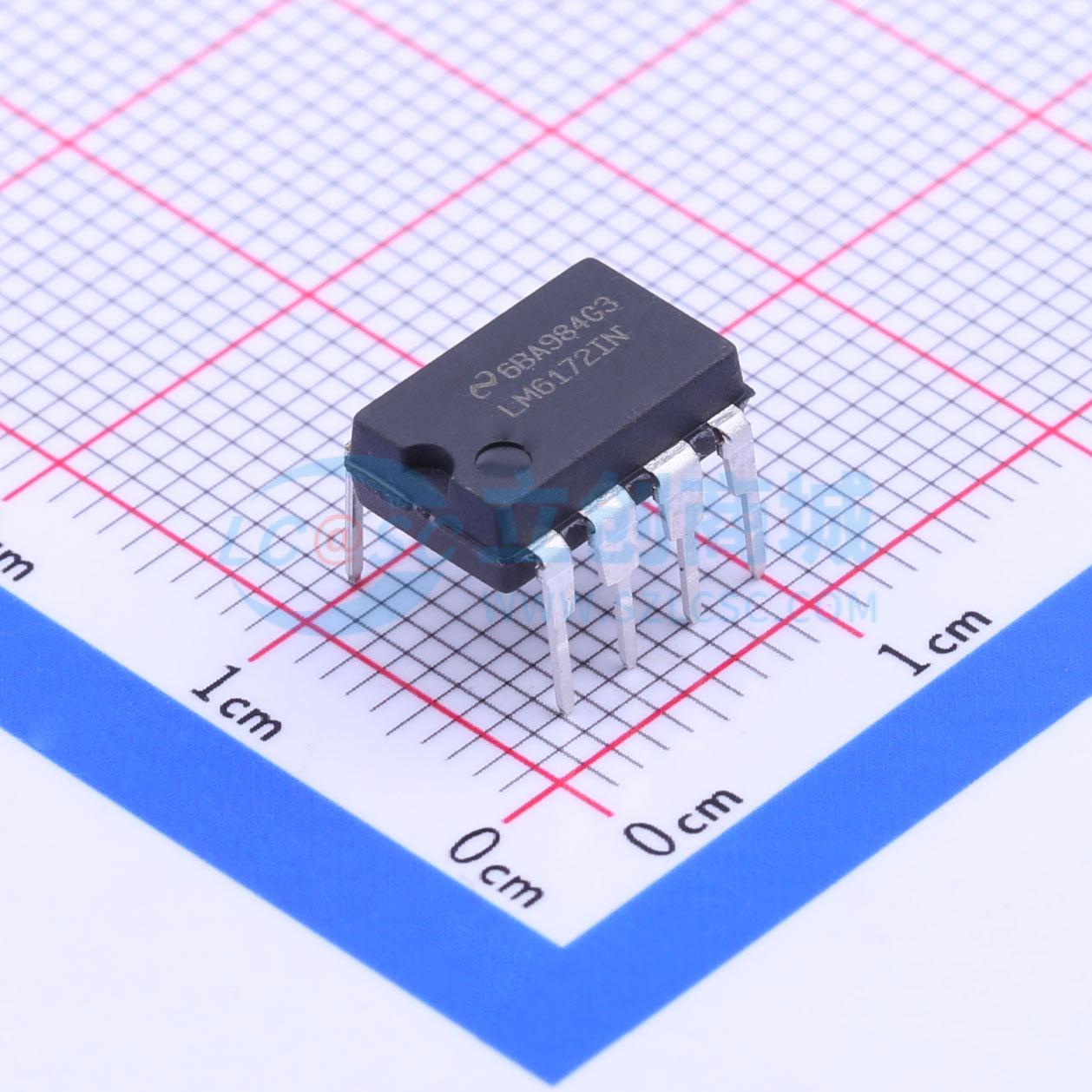

LM6172IN/NOPB
双通道高速低功耗电压反馈放大器
- 描述
- LM6172 双通道高速、低功耗、低失真电压反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM6172IN/NOPB
- 商品编号
- C206192
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 100MHz | |
| 输入失调电压(Vos) | 400uV | |
| 输入失调电压温漂(Vos TC) | 6uV/℃ | |
| 压摆率(SR) | 3V/ns | |
| 输入偏置电流(Ib) | 1.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 4.6mA | |
| 输出电流 | 50mA | |
| 工作温度 | -40℃~+85℃ | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LM6172是一款双路高速电压反馈放大器。它具有单位增益稳定性，提供出色的直流和交流性能。LM6172每通道具备100MHz单位增益带宽、3000V/μs压摆率和50mA输出电流，在双路放大器中表现卓越；而每通道仅消耗2.3mA电源电流。
LM6172可在±15V电源下工作，适用于需要大电压摆幅的系统，如ADSL、扫描仪和超声设备。它也可在±5V电源下工作，适用于便携式视频系统等低电压应用。
LM6172采用德州仪器（TI）先进的VIP III（垂直集成PNP）互补双极工艺制造。
商品特性
- 易于使用的电压反馈拓扑结构
- 高压摆率3000V/μs
- 宽单位增益带宽100MHz
- 低电源电流2.3mA/通道
- 高输出电流50mA/通道
- 适用于±15V和±5V工作电压
应用领域
- 扫描仪电流-电压转换器
- ADSL/HDSL驱动器
- 多媒体广播系统
- 视频放大器
- NTSC、PAL和SECAM系统
- ADC/DAC缓冲器
- 脉冲放大器和峰值检测器
