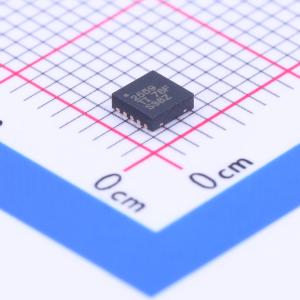

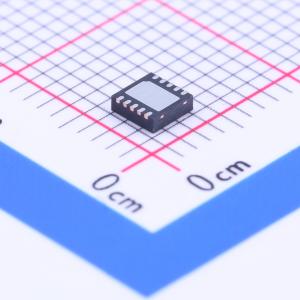

温馨提醒：图片仅供参考，商品以实物为准

TPS2559DRCR

精密可调限流电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2559 高电平有效的 1.2-4.7A 可调节 ILIMIT、2.5-6.5V、13mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2559DRCR
商品编号: C206199
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TPS2559 电源分配开关适用于需要低电阻、精密电流限制开关或遇到大容性负载的应用。TPS2559 提供高达 5.5 A 的连续负载电流，通过一个接地电阻精确设置电流限制。当输出负载超过电流限制阈值时，开关会切换到恒流模式以保持输出电流在安全水平。在过载事件中，输出电流被限制在由 R(I_LIM) 设置的水平。如果发生持续过载，设备将进入热关断状态以防止 TPS2559 损坏。

电源开关的上升和下降时间受到控制，以减少开启或关闭时的电流浪涌。在过流或过温条件下，故障逻辑输出会被置为低电平。

应用领域

USB端口/集线器
数字电视
机顶盒
VoIP电话

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	5.5A

	属性	参数值
	工作电压	2.5V~6.5V
	导通电阻	13mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过流保护(OCP)
