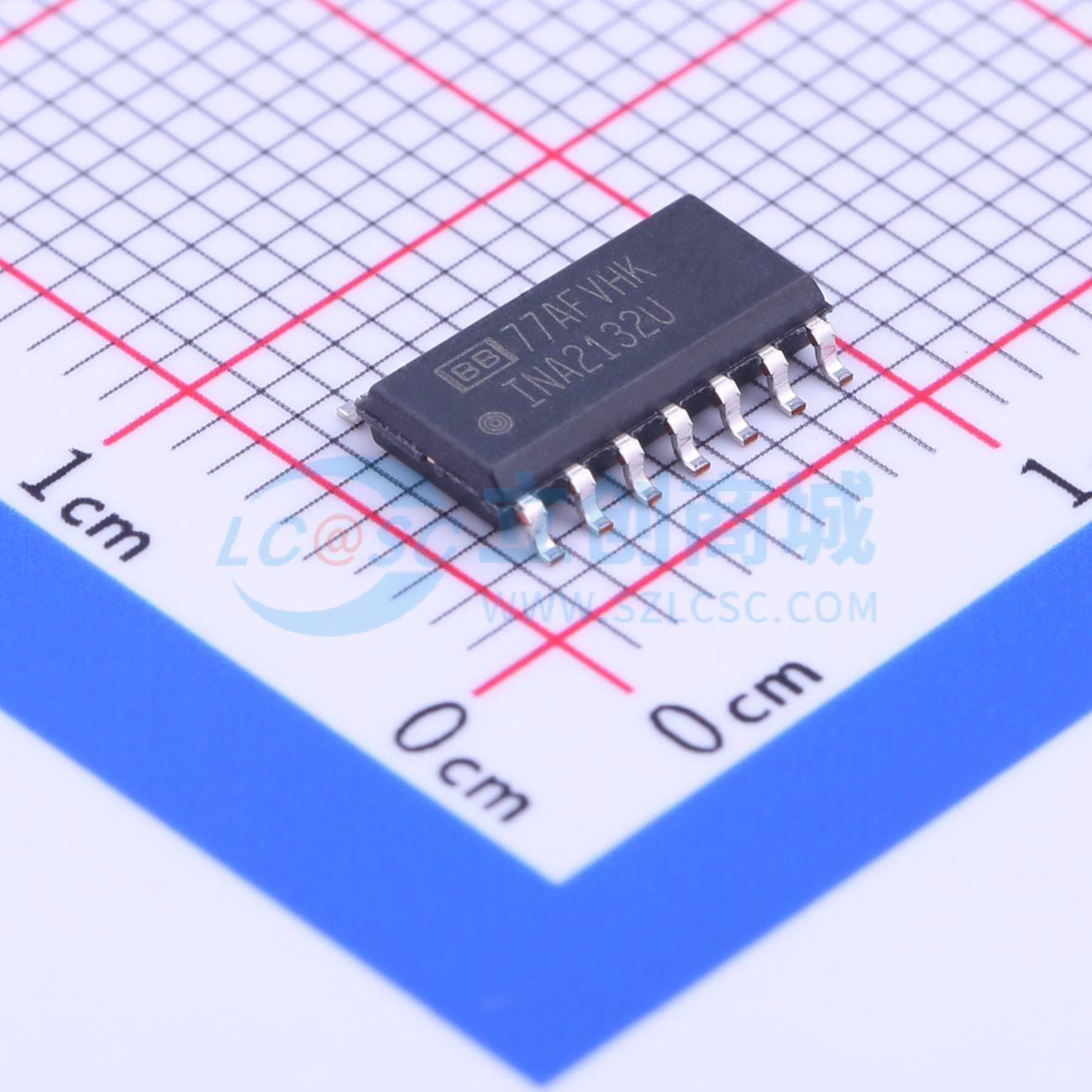

温馨提醒：图片仅供参考，商品以实物为准

INA2132U

双路低功耗单电源差分放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA2132 双通道、低功耗、单电源差分放大器
品牌名称: TI(德州仪器)
商品型号: INA2132U
商品编号: C206060
商品封装: SOIC-14
包装方式: 管装
商品毛重: 0.264克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	双路
	共模抑制比(CMRR)	90dB
	输入偏置电流(Ib)	40nA
	输入失调电压(Vos)	150uV
	增益带宽积(GBP)	300MHz
	压摆率(SR)	0.1V/us
	输出电流	12mA
	轨到轨	轨到轨输入

	属性	参数值
	输出类型	-
	静态电流(Iq)	160uA
	输入失调电压温漂(Vos TC)	2uV/℃
	工作温度	-40℃~+85℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	65nV/√Hz@1kHz
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	1.35V~18V；-18V~-1.35V

商品概述

INA2132 是一款双通道低功耗、单位增益差分放大器，以非常低的成本提供了极高的性价比。每个通道由一个精密运算放大器和激光微调的精密电阻网络组成，提供准确的增益和高共模抑制比。电阻的优异 TCR 跟踪性能保证了温度变化时增益精度和共模抑制比的稳定性。内部运算放大器的共模范围扩展到负电源端——非常适合单电源应用。

应用领域

差分输入放大器
仪表放大器构建模块
单位增益反相放大器
增益=1/2的放大器
增益=2的放大器
求和放大器
差分电流接收器
电压控制电流源
电池供电系统
消除地环路
