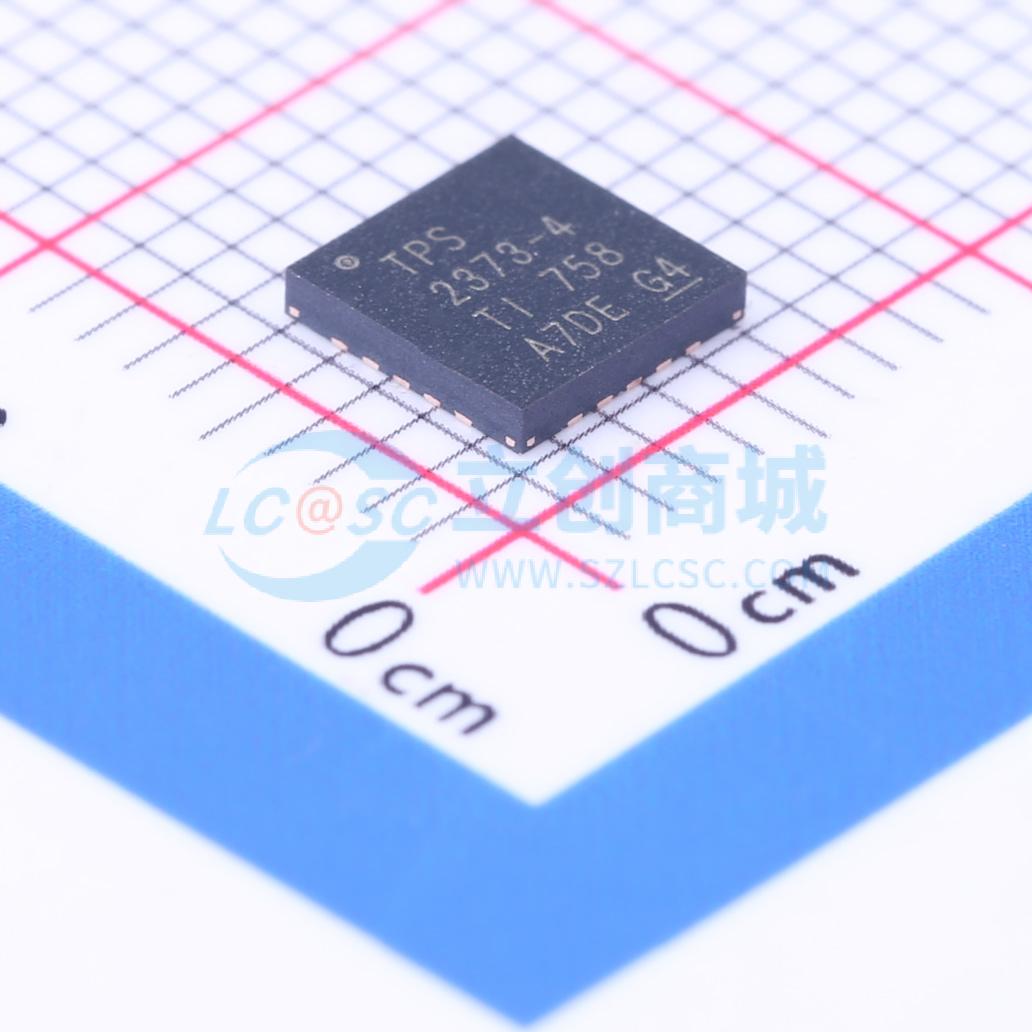

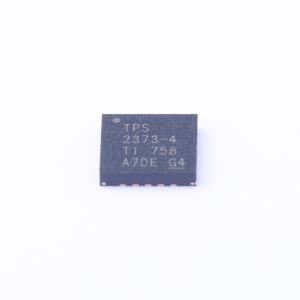

TPS2373-4RGWT
具有高级启动功能的高功率PoE PD接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2373 具有高级启动功能的 IEEE 802.3bt PoE 高功率 PD 接口
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2373-4RGWT
- 商品编号
- C206066
- 商品封装
- VQFN-20-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.157克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 工作电压 | 40V~57V | |
| 晶体管耐压 | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过热保护(OTP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS2373具有实现IEEE802.3at或IEEE802.3bt（草案）（1 - 4类）用电设备(PD)所需的所有特性。低内部开关电阻可让TPS2373 - 4和TPS2373 - 3分别支持高达90W和60W的高功率应用。使用100米CAT5线缆的情况下，这相当于PD输入端为71.3W和51W。 直流/直流转换器的高级启动功能可带来简单、灵活和最小系统成本的解决方案，同时确保符合IEEE802.3bt（草案）启动要求。这有助于大大减小低压偏置电容器的尺寸。此外还能让直流/直流转换器具有较长的软启动周期，并支持使用低压PWM控制器。 自动MPS功能支持多种需要极低功耗待机模式的应用。TPS2373自动产生必要的脉冲电流来维持PSE电源。此器件使用外部电阻器来实现该功能以及对MPS脉冲电流幅度进行编程。
商品特性
- 适用于3类或4类PoE的IEEE 802.3bt（草案）PD解决方案
- 支持4类(TPS2373 - 4) 90W和3类(TPS2373 - 3) 60W工作所需的功率级别
- 可靠的100V热插拔MOSFET
- TPS2373 - 4（典型值）：0.1Ω，2.2A电流限制
- TPS2373 - 3（典型值）：0.3Ω，1.8A电流限制
- 分配了电源指示灯输出
- 直流/直流转换器高级启动功能，简化下游直流/直流转换器设计，符合PSE浪涌要求
- 自动维持功率特性(MPS)
- 自动调节1 - 2类或3 - 4类PSE的MPS
- 支持超低功耗待机模式
- 主适配器优先级输入
- 支持PoE++ PSE
- 结温范围为 -40°C至125°C
- 20引线VQFN封装
应用领域
- 符合IEEE 802.3bt（草案）标准的设备
- 4PPOE直通系统
- 监控摄像头
- 多频带接入点
- 微微基站
- 视频和VoIP电话
- 使用冗余电源的系统
