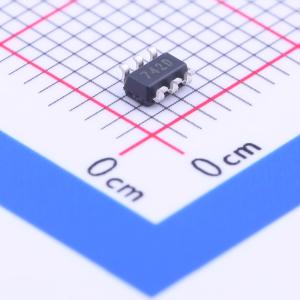

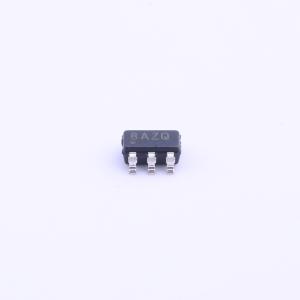

ADS7888SDBVT

ADS7887 器件是一款 10 位、1.25 MSPS 的模数转换器 (ADC)，而 ADS7888 器件是一款 8 位、1.25 MSPS 的 ADC。这些器件包含一个基于电容的逐次逼近型 (SAR) A/D 转换器，具有内置采样保持功能。每个器件的串行接口由 CS 和 SCLK 信号控制，可与微处理器和 DSP 实现无缝连接。输入信号在 CS 的下降沿采样，SCLK 用于转换和串行数据输出。 这些器件的供电范围很宽，为 2.35 V 至 5.25 V。低功耗特性使其适用于电池供电的应用。当器件以较低转换速度运行时，还具备节能掉电功能。 器件数字输入的高电平不限于器件的 VDD。这意味着当器件供电为 2.35 V 时，数字输入可高达 5.25 V。当数字信号来自具有不同供电电平的其他电路时，此特性非常有用。此外，这也放宽了上电顺序的限制。 ADS7887 和 ADS7888 采用 6 引脚 SOT - 23 和 SC70 封装，工作温度范围为 -40°C 至 125°C。

• 1.25 MHz 采样率串行器件 10 位分辨率 (ADS7887) 8 位分辨率 (ADS7888)
• 零延迟 25 MHz 串行接口
• 供电范围：2.35 V 至 5.25 V
• 1.25 MSPS 时的典型功耗：
  • 3 V VDD 时为 3.8 mW
  • 5 V VDD 时为 8 mW
• ±0.35 LSB 积分非线性 (INL)、差分非线性 (DNL) (ADS7887)
• ±0.15 LSB INL、±0.1 LSB DNL (ADS7888)
• 61 dB 信纳比 (SINAD)、–84 dB 总谐波失真 (THD) (ADS7887)
• 49.5 dB SINAD、–67.5 dB THD (ADS7888)
• 单极性输入范围：0 V 至 VDD
• 掉电电流：1 µA
• 宽输入带宽：3 dB 时为 15 MHz
• 6 引脚 SOT23 和 SC70 封装

• 无线电通信中的基带转换器
• 数字驱动器中的电机电流和总线电压传感器
• 光网络 (密集波分复用 (DWDM)、基于微机电系统 (MEMS) 的交换)
• 光学传感器
• 电池供电系统
• 医疗仪器
• 高速数据采集系统
• 高速闭环系统
