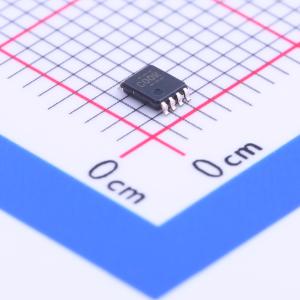

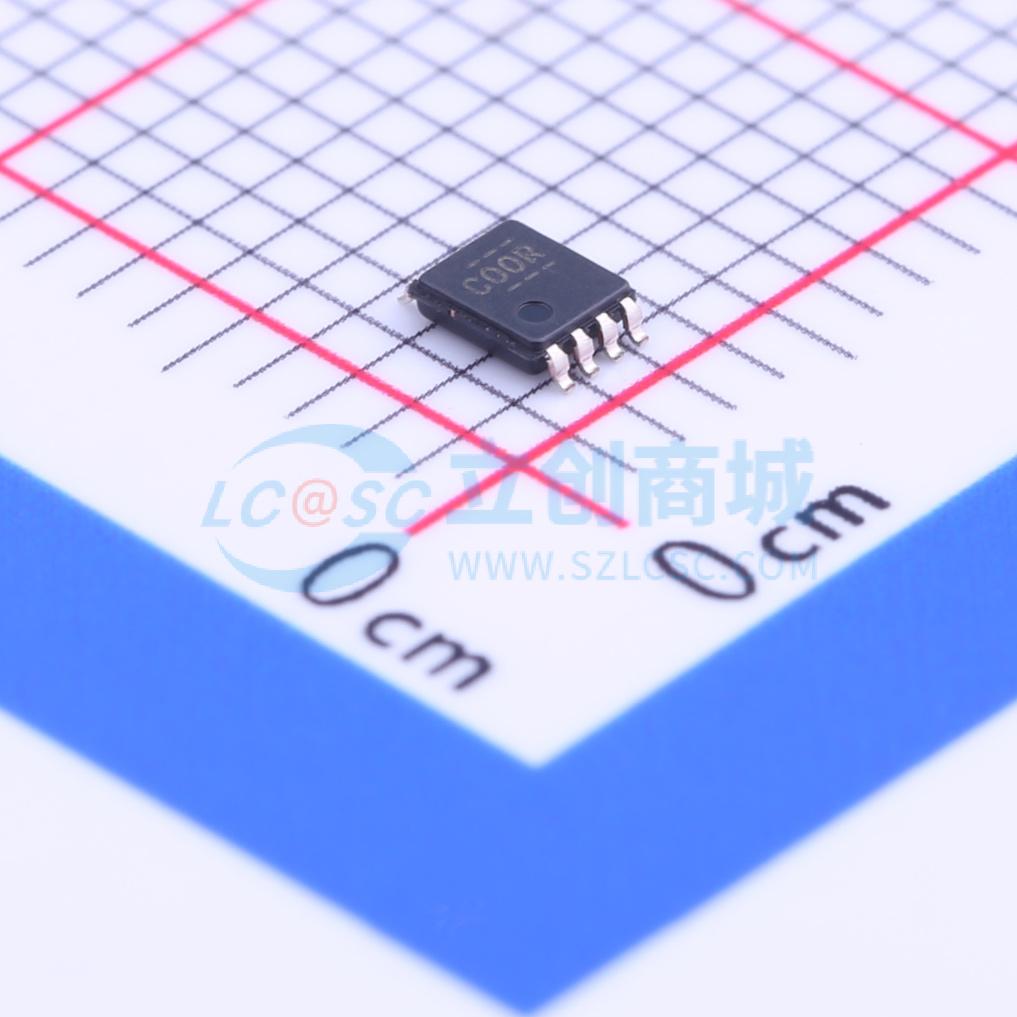

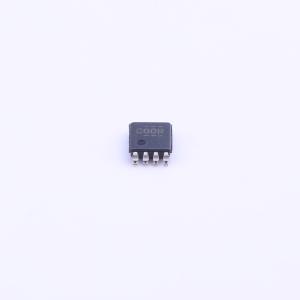

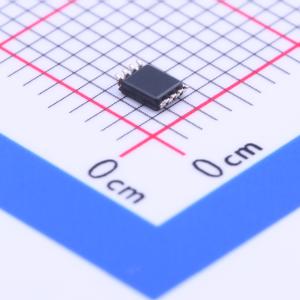

SN74LVC2G00DCUR
双路二输入正与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G00 2 通道、2 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G00DCUR
- 商品编号
- C206109
- 商品封装
- VSSOP-8-0.5mm
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | 1.9V;2.4V;2.3V;1.2V;3.8V | |
| 输出低电平(VOL) | 550mV;400mV;300mV;450mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.3ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式;过压容忍输入;带电插入保护;后驱动保护 |
商品概述
SN74LVC2G00是一款双2输入正与非门,设计用于1.65V至5.5V的电源电压工作,在正逻辑下实现布尔函数Y = 非(A×B)或Y = 非A + 非B。NanoFree封装技术是一种IC封装技术,将裸片作为封装。该器件针对使用Ioff的部分掉电应用做了完整规格定义,Ioff电路可在器件掉电时禁用输出,防止损坏性的反向电流流过器件。
商品特性
- 可提供NanoFree封装
- 支持5V电源电压工作
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传输延迟tpd为4.3ns
- 低功耗,最大电源电流Icc为10μA
- 在3.3V条件下输出驱动能力为±24mA
- 在VCC=3.3V、环境温度25℃时,典型输出地弹VOLP小于0.8V
- 在VCC=3.3V、环境温度25℃时,典型输出VOH下冲VOHV大于2V
- Ioff支持带电插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过100mA,符合JESD 78 II类标准
- ESD防护超过JESD 22标准,人体模型可达2000V,带电器件模型可达1000V
应用领域
- 有线及无线IP电话
- 光模块
- EPON及光纤视频光网络
- 点对点微波回传
- 通信领域直流电源模块,含模拟及数字类型
- 专用分组交换机(PBX)
- TETRA基站交换机
- 通信基带单元
- 配电单元(PDU)、电源监控单元(PMU)、无线电池监控、远程电调单元(RET)、远端射频单元(RRU)、塔顶放大器(TMA)等通信机房设备
- 矢量信号分析仪和发生器
- 基于IP的高清视频会议
- WiMAX和无线基础设施设备
- 无线通信测试仪和无线中继器
- xDSL调制解调器和数字用户线接入复用器(DSLAM)
