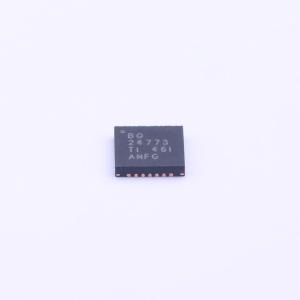

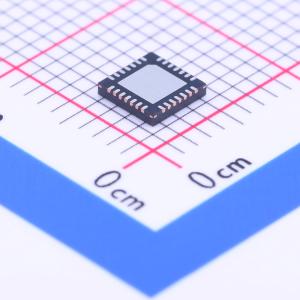

BQ24773RUYT

描述: BQ24773 具有系统监控器和处理器热指示器的 I2C 1 至 4 节 NVDC 降压电池充电控制器
品牌名称: TI(德州仪器)
商品型号: BQ24773RUYT
商品编号: C206121
商品封装: WQFN-28-EP(4x4)
包装方式: 编带
商品毛重: 0.5克(g)

商品参数

商品概述

bq2477x 是一款高效同步的 NVDC-1 电池充电控制器，所含元件数较少，适用于空间受限的多化合物电池充电解决方案。电源路径管理可将系统电压稳定在电池电压，但不会低于最小系统电压（可编程）。借助该功能，即使在电池完全放电或被移除的情况下，系统也能够保持运行。凭借电源路径管理，电池可为系统提供补充电流，避免输入电源发生过载。 bq2477x 可为 N 沟道 ACFET 和反向阻断 FET 提供驱动器和电源路径管理。该器件还提供了相应的驱动器以控制外部 P 沟道电池 FET 的 NVDC 操作。它还能够驱动开关稳压器的高侧和低侧金属氧化物半导体场效应晶体管 (MOSFET)。 bq2477x 可监视适配器电流 (IADP)、电池充电/放电电流 (IBAT) 以及系统功率 (PMON)。该器件还具有可灵活编程的 PROCHOT 输出，可根据需要直接控制 CPU 降低其运行速度。

商品特性

主机控制的 NVDC-1 1-4 节电池充电控制器，输入电压范围为 4.5-24V
支持 SMBus (bq24770) 和 I2C (bq24773)
无电池或电池深度放电的情况下支持系统即时启动操作
可在适配器满载时进入补充模式，支持同步 BATFET 控制
100μs 超快速输入电流 DPM
20mA 负载条件下，兼具 600μA 的超低静态电流和>80% 的高脉冲频率调制 (PFM) 轻负载效率，符合 Energy Star 和 ERP Lot6 标准
高精度电源/电流监视器，可限制 CPU 的运行速度
全面的 PROCHOT 配置
输入和电池电流监视器 (IADP/IBAT)
系统功率监视器 (PMON)
可编程输入电流限制、充电电压、充电电流和最小系统电压调节
±0.5% 充电电压（16mV/步长）±2% 输入/充电电流（64mA/步长）±2% 40x 输入/16x 放电 /20× 充电电流监视器
支持电池 LEARN（学习）功能
高集成度
N 沟道金属氧化物半导体 (NMOS) ACFET 和 RBFET 驱动器
P 沟道金属氧化物半导体 (PMOS) 电池场效应管 (FET) 栅极驱动器
内部环路补偿
独立比较器
支持自动涓流充电，用于唤醒电量监测计
600kHz 至 1.2MHz 的可编程开关频率

应用领域

超极本、笔记本、可拆卸平板电脑和常规平板电脑
手持式终端
工业、医疗、便携式设备

交货周期

订货1-3个工作日

购买数量

(250个/圆盘，最小起订量 5 个)

个

起订量：5 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	工作电压	4.5V~24V
	最大充电电流	-
	充电饱和电压	19.2V

	属性	参数值
	电池类型	-
	电池节数	1~4
	工作温度	-40℃~+85℃
