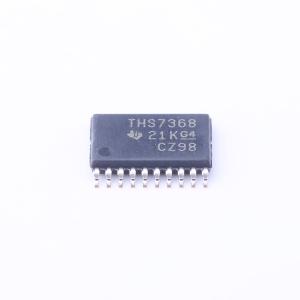

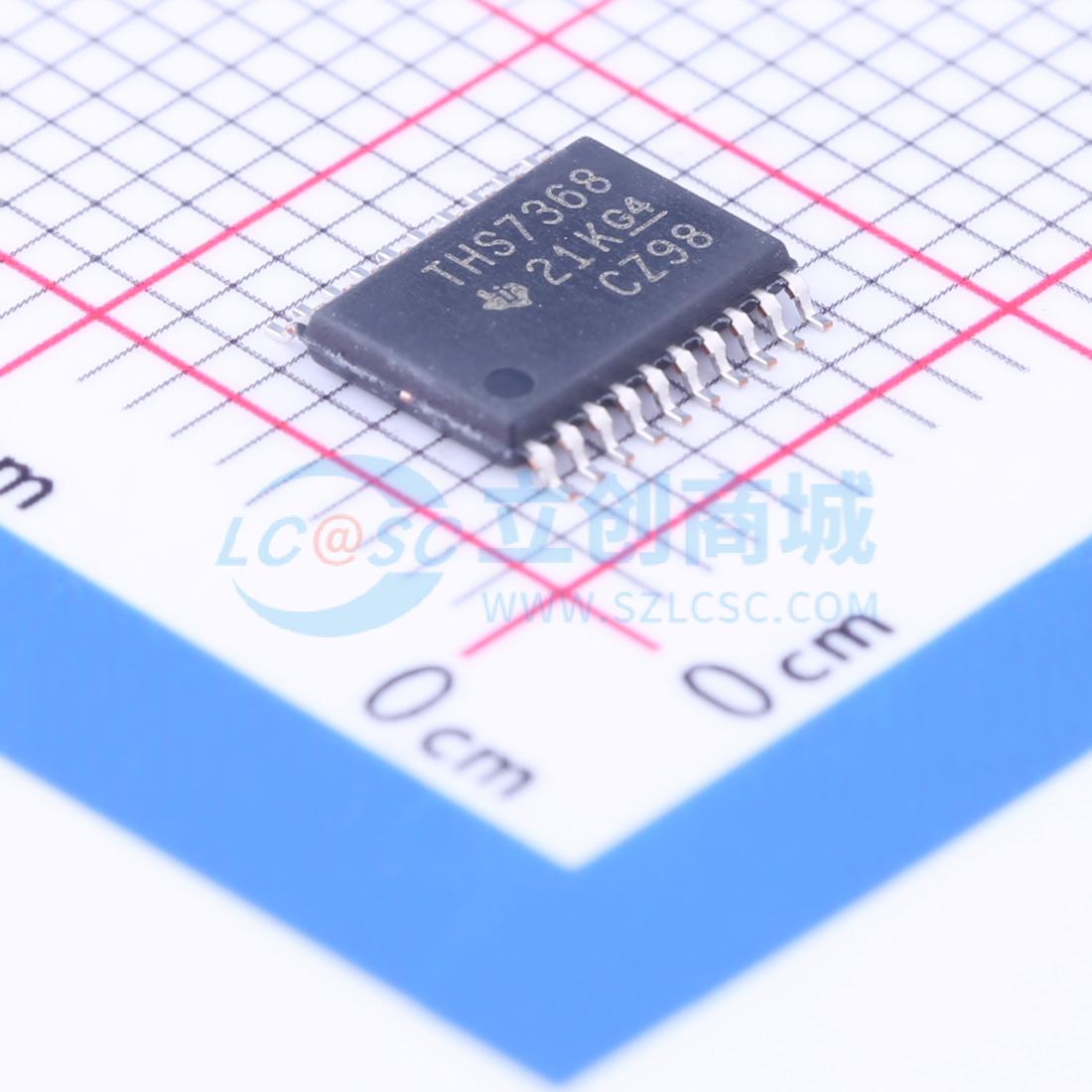

THS7368IPW

六通道视频放大器，带3个标清和3个标清/增强/高清/全高清可选滤波器及6 dB增益

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: THS7368 具有 3-SD 和 3-SD/ED/HD/全高清滤波器和 6dB 增益的 6 通道视频放大器
品牌名称: TI(德州仪器)
商品型号: THS7368IPW
商品编号: C206127
商品封装: TSSOP-20
包装方式: 管装
商品毛重: 0.25克(g)

商品参数

商品概述

THS7368采用革命性的互补硅锗（SiGe）BiCom3X工艺制造，是一款低功耗、单电源、2.7 V至5 V的六通道集成视频缓冲器。它集成了三个标清电视（SDTV）滤波器和三个可选的标清/增强高清/高清/全高清（也称为真高清）高清电视（HDTV）滤波器。所有滤波器均具有可旁路的六阶巴特沃斯特性，可用作数模转换器（DAC）重建滤波器或模数转换器（ADC）抗混叠滤波器。 THS7368具有灵活的输入耦合能力，可配置为交流或直流耦合输入。300 mV的输出电平偏移允许在输入为0 V时，输出端具有完整的同步动态范围。交流耦合模式包括用于复合视频广播信号（CVBS）、亮度信号（Y'）和色差信号（G'B'R'）的透明同步顶钳位。通过在V_S+上添加一个外部电阻，可轻松实现色度信号（C'）/蓝色差信号（P_B'）/红色差信号（P_R'）通道的交流耦合偏置。 THS7368是所有视频缓冲应用的理想选择。其具有6 dB增益的轨到轨输出级支持交流和直流线路驱动。能够驱动两条线路或75 Ω负载，使其作为视频线路驱动器具有最大的灵活性。在3.3 V时，总静态电流为23.4 mA，在禁用模式下为0.1 μA，使其成为必须符合对功率敏感的能源之星标准的系统的理想选择。 THS7368采用无铅环保（符合RoHS标准）的TSSOP - 20封装。

商品特性

三个用于复合视频广播信号（CVBS）、S视频、亮度信号（Y°）/蓝色差信号（P_B'）/红色差信号（P_R'）、480i/576i、Y’U’V’或色差信号（G'B'R'）的标清电视（SDTV）视频放大器
三个用于亮度信号（Y'）/蓝色差信号（P_B*）/红色差信号（P_R*）、色差信号（G’B’R’）或计算机RGB信号的标清/增强高清/高清/全高清可选滤波器
可旁路的六阶低通滤波器：固定标清通道：9.5 MHz；可选通道：9.5 MHz/18 MHz/36 MHz/72 MHz
通用输入偏置：具有300 mV输出偏移的直流耦合；具有同步顶钳位或偏置的交流耦合
内置6 dB增益（2 V/V）
+2.7 V至±5 V单电源工作
轨到轨输出：输出摆幅距电源轨100 mV以内；支持交流或直流输出耦合；支持每个通道驱动两条视频线路
低总静态电流：3.3 V时为23.4 mA
禁用电源电流功能：0.1 μA
低差分增益/相位：0.2%/0.35°

应用领域

机顶盒输出视频缓冲
个人视频录像机（PVR）/数字视频光盘录像机（DVDR）输出缓冲
蓝光播放器输出视频缓冲

	属性	参数值
	商品目录	视频放大器
	放大器数	六路
	滤波器阶数	6
	带宽(-3db)	9.5MHz
	压摆率(SR)	125V/us

	属性	参数值
	微分增益	0.2%
	微分相位	0.35deg
	输入偏置电流(Ib)	24.5mA
	工作温度	-40℃~+85℃
