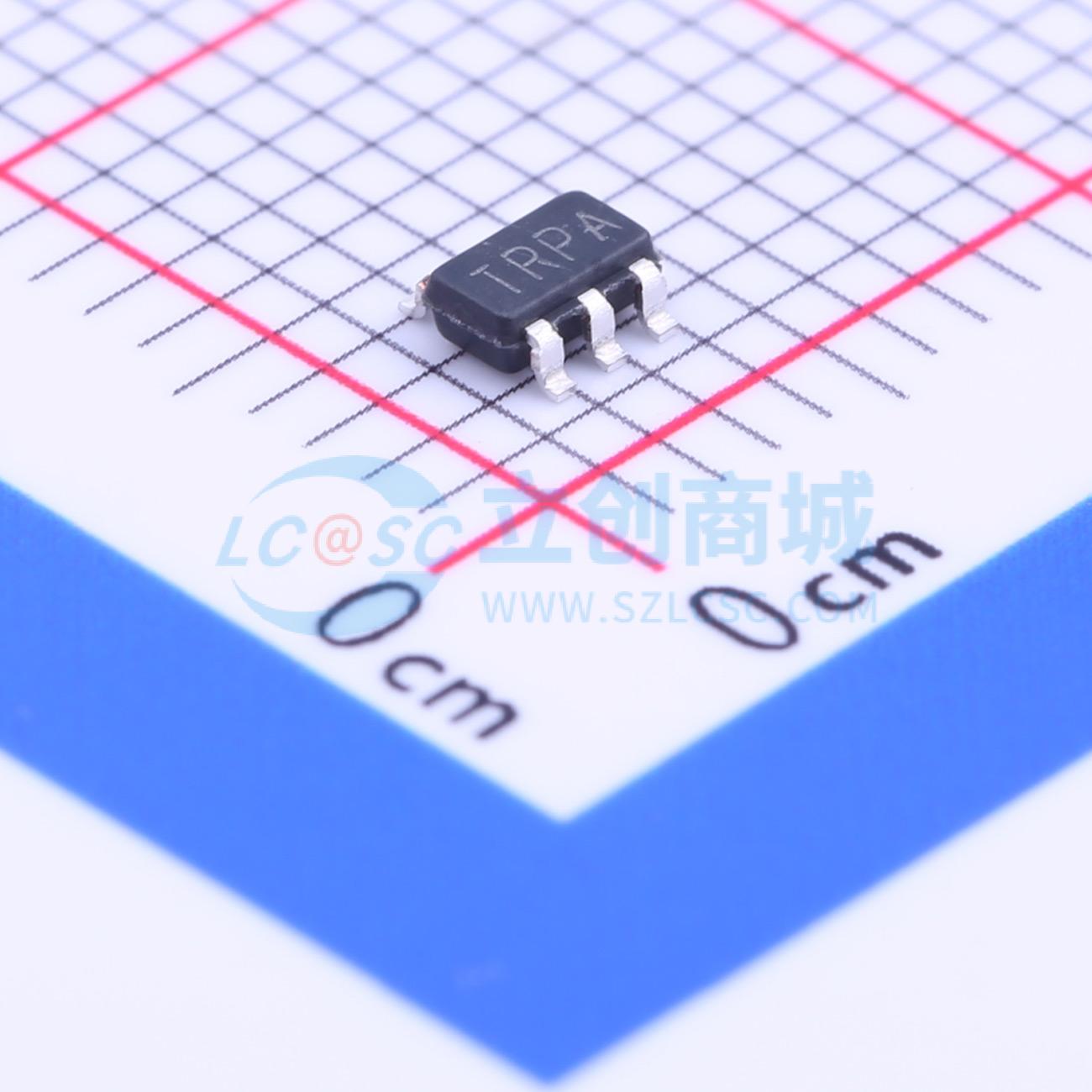

LM26CIM5-RPA/NOPB
LM26CIM5-RPA/NOPB
- 描述
- LM26 具有模拟输出的 ±3°C 出厂预设跳变点温度开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM26CIM5-RPA/NOPB
- 商品编号
- C206122
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | - | |
| 精度 | ±3℃ | |
| 工作电压 | 2.7V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 温度阈值监测；硬件比较器/独立温控输出 |
商品概述
LM26是一款高精度、单数字输出、低功耗温控器，由内部基准、数模转换器、温度传感器和比较器构成，可通过工厂编程生产不同跳变点以及不同数字输出功能的产品。跳变点可在工厂预设为-55℃~110℃范围内的任意温度，步进为1℃。LM26带有一个数字输出、一个数字输入HYST和一个模拟输出VTEMP，数字输出级可预设为开漏或推挽，还可工厂编程设置为高电平有效或低电平有效。数字输出可通过工厂编程指示超温关断事件或欠温关断事件：预设为超温关断时，当芯片温度超过内部预设跳变点，输出变为低电平，当温度低于(跳变点-滞回温度)时输出变为高电平；预设为欠温关断时，当温度低于预设跳变点，输出变为高电平，当温度高于(跳变点+滞回温度)时输出变为低电平。典型滞回温度可设置为2℃或10℃，由HYST引脚的状态控制：HYST接GND对应10℃滞回，HYST接V+对应2℃滞回。VTEMP模拟输出可提供与温度成正比的电压，输出斜率为-10.82mV/℃，当前产品采用5引脚SOT-23封装。LM26CIM5-TPA的固定跳变点为85℃。
商品特性
- 内置比较器，可通过引脚编程设置2℃或10℃滞回温度
- 无需外接外部元件
- 支持开漏或推挽数字输出，兼容CMOS逻辑电平
- 内置温度传感器，带有VTEMP输出引脚
- VTEMP输出支持完成组装后的系统测试
- 内置电压基准和数模转换器，用于跳变点设置
- 采用5引脚SOT-23塑料封装
- 具备电源噪声抑制能力
- 温度精度为±3℃
- 电源电压范围2.7V~5.5V
- 电源电流最大值为40μA，典型值为16μA
- 为UL认证认可元件
应用领域
- 微处理器热管理
- 家电设备
- 便携式电池供电系统
- 风扇控制
- 工业过程控制
- 暖通空调系统
- 远程温度检测
- 电子系统保护
