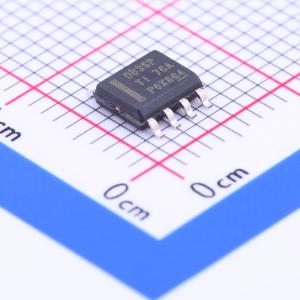

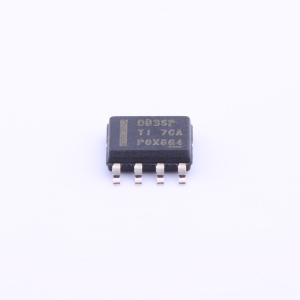

LMR14030SDDA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR14030 具有 40uA IQ 的 SIMPLE SWITCHER®、40V、3.5A 2.2MHz 降压转换器
品牌名称: TI(德州仪器)
商品型号: LMR14030SDDA
商品编号: C206125
商品封装: SO-8-EP
包装方式: 管装
商品毛重: 0.172克(g)

商品参数

商品概述

LMR14030是一款集成高端MOSFET的40 V、3.5 A降压稳压器。其输入范围宽，为4 V至40 V，适用于从工业到汽车等各种应用，可对未稳压电源进行功率调节。该稳压器在睡眠模式下的静态电流为40 μA，适用于电池供电系统。关断模式下超低的1 μA电流可进一步延长电池寿命。宽可调开关频率范围可优化效率或外部元件尺寸。内部环路补偿使用户无需进行繁琐的环路补偿设计，还可最大限度减少器件的外部元件。精确使能输入可简化稳压器控制和系统电源排序。该器件还具备内置保护功能，如逐周期限流、热感应及因功耗过大而关断，以及输出过压保护。

商品特性

4 V至40 V输入范围
3.5 A连续输出电流
超低40 μA工作静态电流
90 mΩ高端MOSFET
最小导通时间：75 ns
电流模式控制
开关频率可在200 kHz至2.5 MHz之间调节
可与外部时钟进行频率同步
内部补偿，使用方便
支持高占空比运行
精确使能输入
1 μA关断电流
外部软启动
热保护、过压保护和短路保护
带PowerPAD封装的8引脚HSOIC封装

应用领域

汽车电池稳压
工业电源
电信和数据通信系统
电池供电系统

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~40V
	输出电压	800mV~28V
	输出电流	3.5A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
