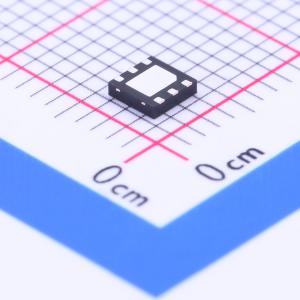

温馨提醒：图片仅供参考，商品以实物为准

LMR10520XSD/NOPB

5.5V输入，2A输出降压型DC/DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR10520 是一款单片高频 PWM 降压型 DC/DC 转换器,采用 6 引脚 WSON 封装。它在 3V 至 5.5V 的输入电压范围内工作,输出电压范围为 0.6V 至 4.5V,最大输出电流为 2A。开关频率为 1.6MHz 或 3MHz,具有低关断电流和内部补偿功能。
品牌名称: TI(德州仪器)
商品型号: LMR10520XSD/NOPB
商品编号: C206169
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

LMR10520稳压器是一款采用6引脚WSON封装的单片式高频PWM降压型DC/DC转换器。它具备所有有源功能，可在尽可能小的PCB面积内实现本地DC/DC转换，具有快速瞬态响应和精确稳压功能。LMR10520只需极少的外部元件，使用方便。其内部集成的150 mΩ PMOS开关能够驱动2.0A负载，从而实现了出色的功率密度。一流的控制电路可实现低至30ns的导通时间，因此在整个3V至5.5V输入工作范围内支持极高频率转换，最低输出电压可达0.6V。LMR10520采用内部补偿，使用简单，所需外部元件极少。尽管工作频率较高，但仍易于实现高达93%的效率。该器件具备外部关断功能，待机电流超低，仅为30 nA。LMR10520采用电流模式控制和内部补偿，可在广泛的工作条件下实现高性能稳压。其他特性包括用于降低浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

输入电压范围：3V至5.5V
输出电压范围：0.6V至4.5V
输出电流高达2A
开关频率：1.6MHz（LMR10520X）和3MHz（LMR10520Y）
低关断静态电流，典型值为30 nA
内部软启动
内部补偿的电流模式PWM工作方式
热关断
WSON-6（3x3x0.8 mm）封装
完全支持WEBENCH电源设计工具

应用领域

3.3V和5V轨的负载点转换
空间受限的应用
电池供电设备
工业分布式电源应用
功率计
便携式手持仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	600mV~4.5V
	输出电流	2A
	开关频率	1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.3mA
	开关管(内置/外置)	内置
	输出类型	可调
