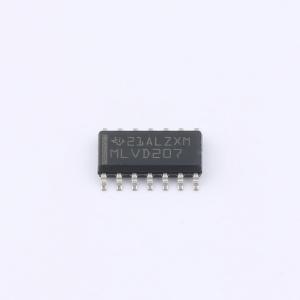

SN65MLVD207D
多点LVDS线路驱动器和接收器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低电压差分30Ω至55Ω线路，高速短距离驱动器和接收器，支持高达200Mbps的数据传输速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN65MLVD207D
- 商品编号
- C206190
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 200Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 电平标准 | LVDS | |
| 功能特性 | 边沿速率控制；热插拔/上电无毛刺；故障安全 |
商品概述
这是多点低压差分（M-LVDS）线路驱动器和接收器，包含SN65MLVD201、SN65MLVD203、SN65MLVD206、SN65MLVD207型号，经过优化可在最高200Mbps的信号速率下工作，所有产品均符合M-LVDS标准TIA/EIA-899，与符合TIA/EIA-644标准的LVDS同类产品类似，新增了适配多点应用的特性。驱动器输出经过设计，可支持负载低至30Ω的多点总线，采用可控转换时间，支持主干传输线分支。器件可在-40℃至85℃温度范围下工作，内置有限的静电放电保护，存储或操作过程中需采取防护措施，避免静电损坏MOS门。
商品特性
- 提供30Ω至55Ω低压差分线路驱动器和接收器，支持信号速率最高可达200Mbps，另有100Mbps速率的器件可选
- 1型接收器内置25mV差分输入电压迟滞，可防止输入信号缓慢变化或输入丢失时出现输出振荡
- 2型接收器提供100mV偏移阈值，可检测开路、空闲总线状态，故障状态下可提供确定的输出状态
- 符合M-LVDS标准TIA/EIA-899多点数据交换规范
- 驱动器输出电压转换时间受控，可提升信号质量
- 共模电压范围为-1V至3.4V，允许存在2V接地噪声时正常传输数据
- 器件禁用或VCC≤1.5V时，总线引脚呈高阻抗
- M-LVDS总线上下电无毛刺
- 可在-1V至3.4V共模电压范围内，检测低至50mV差分输入电压的总线状态
应用领域
- 可作为低功耗高速短距离方案替代TIA/EIA-485
- 背板或有线多点数据与时钟传输
- 蜂窝基站
- 中央局交换机
- 网络交换机和路由器
