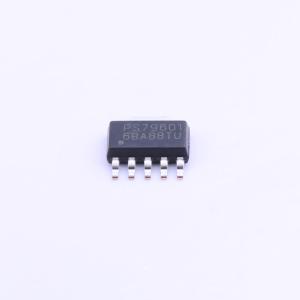

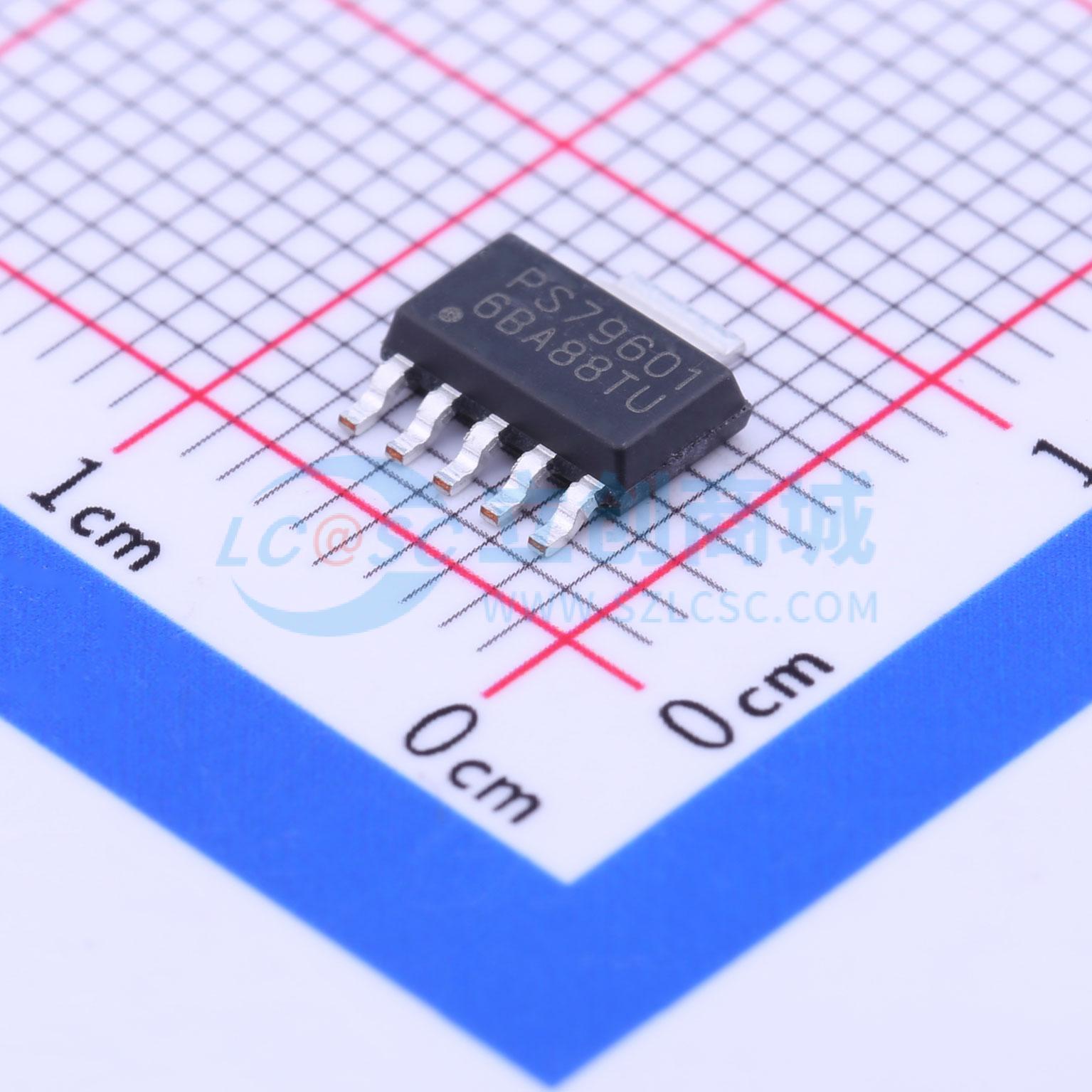

TPS79601DCQ
具有使能功能的 1A、低压降稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS796 超低噪声、高 PSRR、快速、射频、1A 低压降线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS79601DCQ
- 商品编号
- C206191
- 商品封装
- SOT-223-6
- 包装方式
- 管装
- 商品毛重
- 0.223克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 5.5V | |
| 输出电压 | 1.2V~5.5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 59dB@(100Hz)；42dB@(100kHz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 265uA | |
| 噪声 | - | |
| 特性 | 带使能；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
TPS796系列低压差（LDO）低功耗线性稳压器具有高电源抑制比（PSRR）、超低噪声、快速启动以及出色的线路和负载瞬态响应等特性，采用小外形3 × 3 VSON、SOT223 - 6和TO - 263封装。该系列中的每个器件在输出端使用一个1 μF的小型陶瓷电容即可保持稳定。该系列采用先进的专有BiCMOS制造工艺，可实现极低的压差（例如，在1 A电流下为250 mV）。每个器件在消耗极低静态电流（典型值为265 μA）的同时，可实现快速启动时间（使用0.001 μF旁路电容时约为50 μs）。此外，当器件置于待机模式时，电源电流可降至小于1 μA。TPS79630在3.0 V输出、使用0.1 μF旁路电容时，输出电压噪声约为40 μV_RMS。对噪声敏感的模拟组件应用，如便携式射频电子产品，可受益于高PSRR、低噪声特性以及快速响应时间。
商品特性
- 带使能功能的1 A低压差稳压器，有固定和可调（1.2 V至5.5 V）版本
- 高PSRR（10 kHz时为53 dB）
- 超低噪声（40 μV_RMS，TPS79630）
- 快速启动时间（50 μs）
- 使用1 μF陶瓷电容可保持稳定
- 出色的负载和线路瞬态响应
- 极低的压差（满载时为250 mV，TPS79630）
- 3×3 VSON PowerPAD、SOT223 - 6和TO - 263封装
应用领域
- 射频：压控振荡器（VCO）、接收器、模数转换器（ADC）
- 音频
- 蓝牙、无线局域网
- 蜂窝和无绳电话
- 手持组织者、个人数字助理（PDA）
