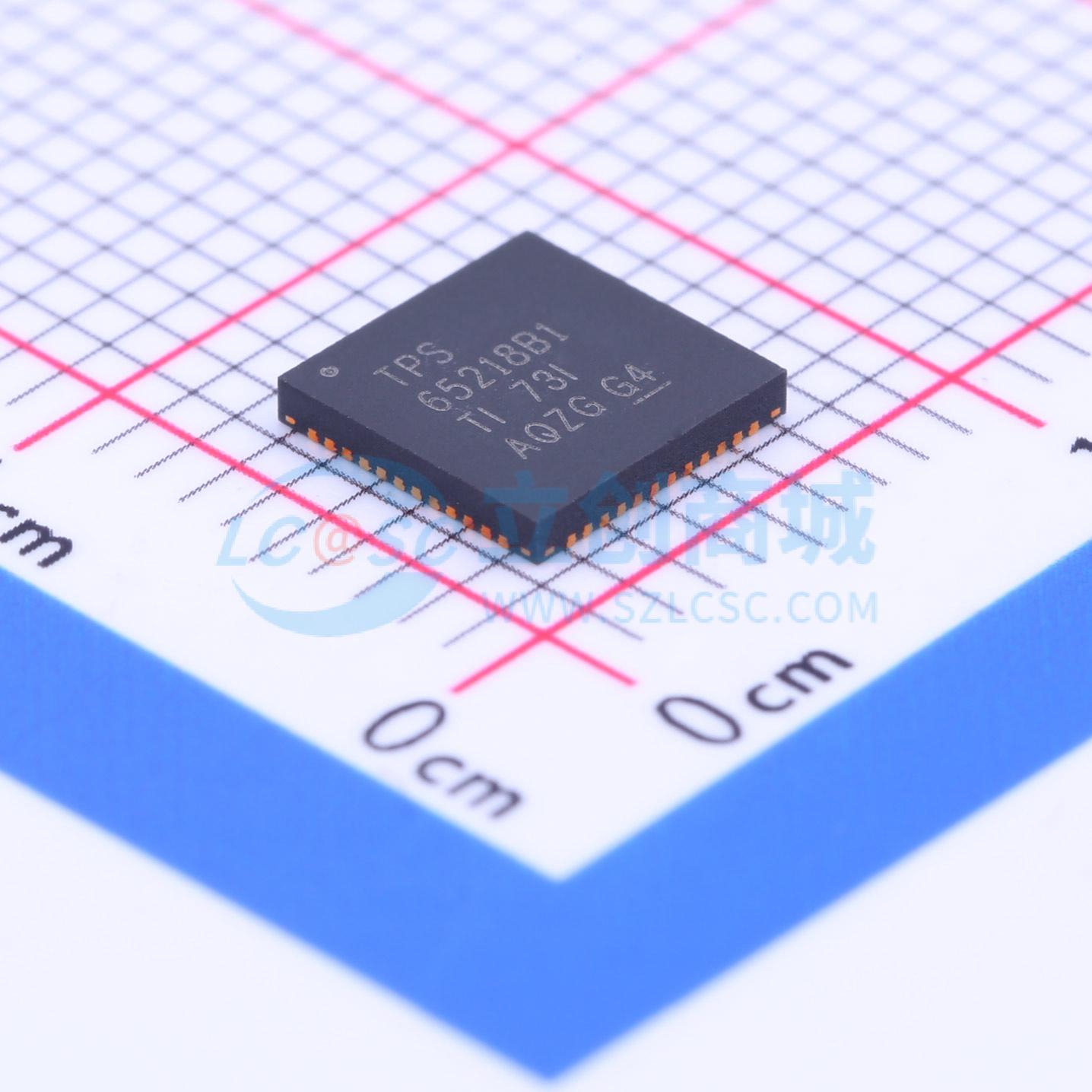

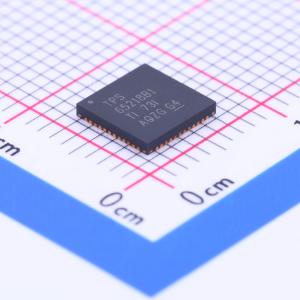

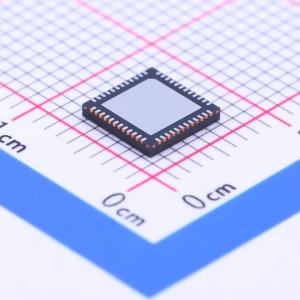

温馨提醒：图片仅供参考，商品以实物为准

TPS65218B1RSLR

描述: TPS65218 用于 ARM Cortex-A8/A9 SoC 和 FPGA 的电源管理 IC (PMIC)
品牌名称: TI(德州仪器)
商品型号: TPS65218B1RSLR
商品编号: C206188
商品封装: VQFN-48-EP(6x6)
包装方式: 编带
商品毛重: 0.242克(g)

商品参数

参数完善中

商品概述

TPS65218是一款单芯片电源管理IC，专门设计用于支持便携式（锂离子电池）和非便携式（5V适配器）应用。该器件的工作温度范围为-40℃至+105℃，适用于广泛的工业应用。

商品特性

三个集成开关FET的可调降压转换器（DCDC1、DCDC2、DCDC3）：
- DCDC1：默认1.1V，最大可达1.8A
- DCDC2：默认1.1V，最大可达1.8A
- DCDC3：默认1.2V，最大可达1.8A
- 输入电压范围为2.7V至5.5V
- 可调输出电压范围为0.85V至1.675V（DCDC1和DCDC2）
- 可调输出电压范围为0.9V至3.4V（DCDC3）
- 轻载电流时的省电模式
- 100%占空比以实现最低压降
- 禁用时主动输出放电
一个集成开关FET的可调升降压转换器（DCDC4）：
- DCDC4：默认3.3V，最大可达1.6A
- 输入电压范围为2.7V至5.5V
- 可调输出电压范围为1.175V至3.4V
- 禁用时主动输出放电
两个用于电池备份域的低静态电流、高效降压转换器（DCDC5、DCDC6）
- DCDC5：1V输出
- DCDC6：1.8V输出
- 输入电压范围为2.2V至5.5V
- 由系统电源或纽扣电池备份电源供电
可调通用LDO（LDO1）：
- LDO1：默认1.8V，最大可达400mA
- 输入电压范围为1.8V至5.5V
- 可调输出电压范围为0.9V至3.4V
- 禁用时主动输出放电
具有350mA电流限制的低压负载开关（LS1）：
- 输入电压范围为1.2V至3.6V
- 在1.35V时开关阻抗最大为110mΩ
具有100mA、500mA可选电流限制的5V负载开关（LS2）：
- 输入电压范围为4V至5.5V
- 在5V时开关阻抗最大为500mΩ
具有100mA/500mA可选电流限制的高压负载开关（LS3）：
- 输入电压范围为1.8V至10V
- 开关阻抗最大为500mΩ
带有内置监控功能的监控器：
- DCDC1、DCDC2 ±4%
- DCDC3、DCDC4 ±5%
- LDO1 ±5%
保护、诊断和控制：
- 欠压锁定（UVLO）
- 常开按钮监控
- 过温警告和关断
- 备份电源和主电源的独立电源正常输出
I²C接口（地址0x24）

应用领域

工业自动化
销售点系统
测试与测量
个人导航
