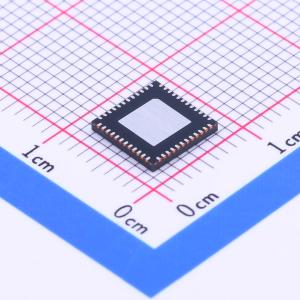

温馨提醒：图片仅供参考，商品以实物为准

TMDS181RGZR

TMDS181x 6Gbps TMDS重定时器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMDS181x是一款数字视频接口(DVI)或高清多媒体接口(HDMI)重定时器。支持四条TMDS通道，音频返回通道（SPDIF_IN/ARC_OUT）和数字显示控制(DDC)接口。支持高达6Gbps的数据速率，可实现最高分辨率达4k2k60p。
品牌名称: TI(德州仪器)
商品型号: TMDS181RGZR
商品编号: C206189
商品封装: QFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.27克(g)

商品参数

商品概述

TMDS181x 是一款数字视频接口(DVI) 或高清多媒体接口(HDMI) 重定时器。TMDS181x 支持四条TMDS 通道，音频返回通道(SPDIF_IN/ARC_OUT) 和数字显示控制(DDC) 接口。TMDS181x 支持高达6Gbps 的信号传输速率，可实现最高分辨率达4k2k60p 24 位/像素和高达WUXGA 16 位色深或1080p，并且具有较高的刷新率。TMDS181x 经配置可支持HDMI2.0a 标准。TMDS181x 在低于1.0Gbps的数据速率下会自动配置为重驱动器，而在高于该速率时会自动配置为重定时器。重驱动器模式支持HDMI1.4b，数据速率高达3.4Gbps。 TMDS181x 支持双电源轨（VDD 为1.2V，VCC 为3.3V），有助于降低功耗。该器件采用多种电源管理方法来降低整体功耗。TMDS181x 通过I2C 或引脚设置支持固定的接收EQ 增益或自适应接收EQ 控制，以补偿不同长度的输入电缆或电路板走线。

商品特性

HDMI输入端口与输出端口间具有时钟和数据恢复(CDR) 电路，支持高达6Gbps 的数据速率
在重定时器模式下可兼容高达6Gbps 的HDMI电气参数
支持4k2k60p 和高达WUXGA 16 位色深或1080p，具有更高的刷新率
对输入流重新定时以补偿随机抖动
自适应接收器均衡器或可编程固定均衡器
I2C和引脚设置可编程
5+位对内偏移补偿
支持单端模式ARC
链路调试工具包括位于RX 均衡器之后眼图
48 引脚7mm×7mm 0.5mm 间距超薄型四方扁平无引线(VQFN) 封装
扩展商业温度范围为0°C 至85°C (TMDS181)
工业温度范围为 -40°C 至85°C (TMDS181I)

应用领域

数字电视
数字投影仪
音频/视频设备
Blu-Ray DVD
监视器
台式机/一体化计算机
有源线缆

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	其他接口
	接口类型	DDC；I2C；HDMI；DVI；SPDIF；ARC
	数据速率	6Gbps

	属性	参数值
	工作电压	1.2V~3.3V
	工作温度	0℃~+85℃
