TPS92511是一款易于使用的65V恒流降压转换器，用于驱动单串LED，电流可达0.5A，效率高达95%。基本操作仅需5个外部元件，并且由于集成了N-MOSFET、无需外部电流检测电阻、无需外部补偿以及合理的引脚布局，单层PCB布局是可行的。一个高值外部电阻可以编程设定LED电流，从而实现对LED电流的微调。另一个高值外部电阻可以编程设定从50kHz到500kHz的恒定开关频率。由于恒定的开关频率，EMI设计变得更加简单。TPS92511提供了4.5V至65V的宽输入电压范围。通过添加简单的外部电路，该器件可以处理更高输入电压的应用。

TPS92511采用专有的控制方案来调节LED电流，而无需直接检测LED电流。它采用了一种浮动降压拓扑结构和低边N沟道功率MOSFET，不需要自举电容。对于多通道系统，浮动降压拓扑结构与专有控制方案相结合，允许LED串以共阳极连接方式工作，而无需外部电流检测网络。这显著减少了布线数量并降低了整体制造成本。

TPS92511具有非常快的PWM调光响应时间。例如，如果开关频率为500 kHz，最小DIM脉冲宽度为6μs，调光频率为150Hz，可以实现超过1000:1的对比度。

TPS92511采用带散热垫的增强型SOIC-8封装。

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~65V
	开关频率	500kHz
	通道数	1
	输出电流	500mA

	属性	参数值
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置

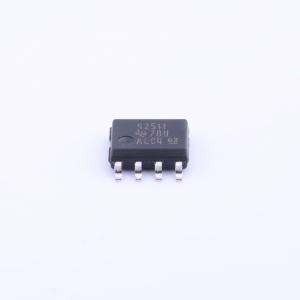

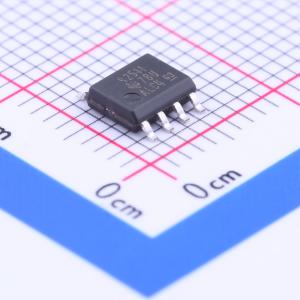

TPS92511DDA
