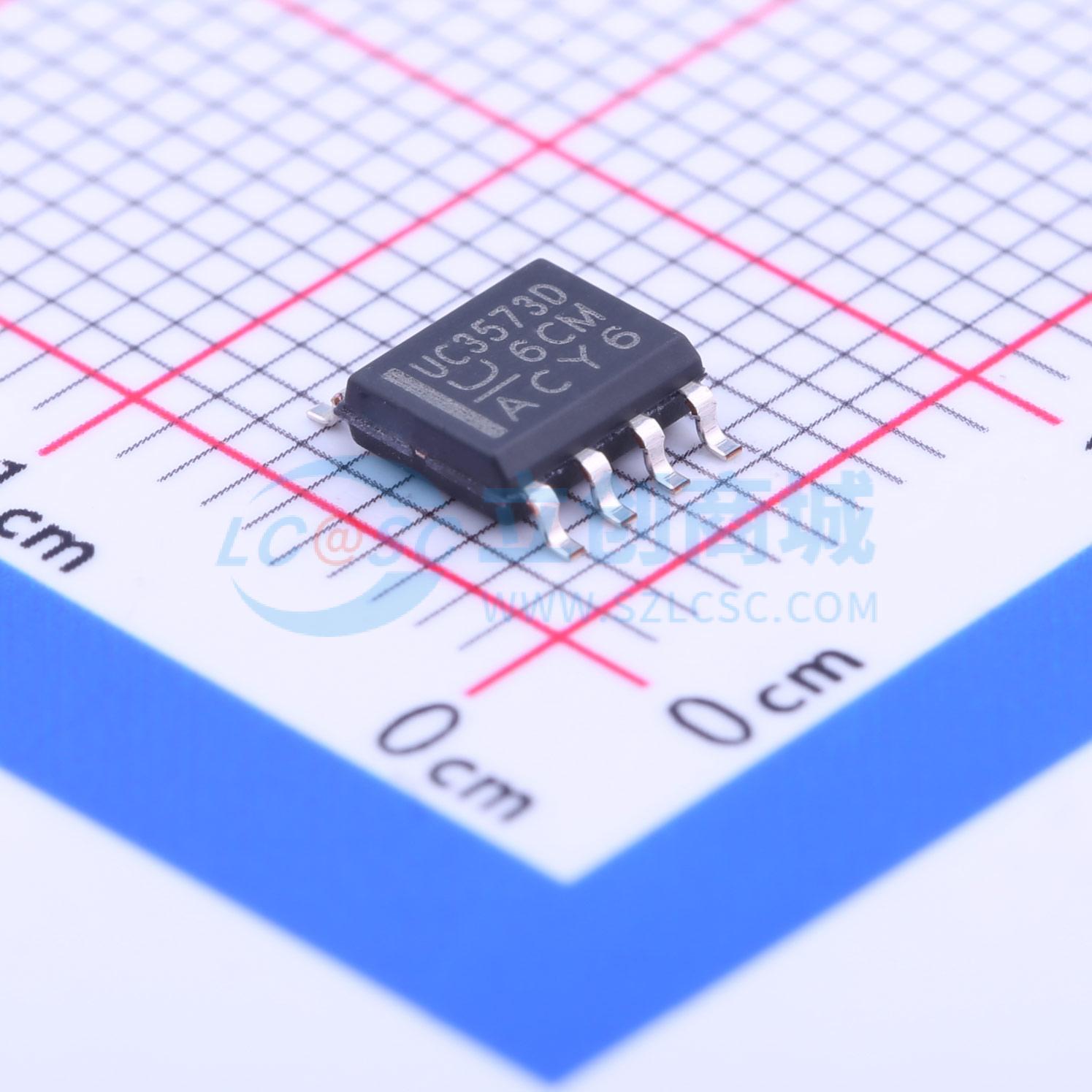

UC3573D

UC3573降压脉冲宽度调制器

描述: UC3573是一个单电感降压脉冲宽度调制器,用于将正输入电压降压和稳压。该芯片优化用于单电感降压开关转换器,采用外部PMOS开关。包括精度参考、误差放大器、振荡器、PWM比较器、闩锁逻辑和0.5A峰值门驱动器。还包括欠压锁定电路和逐脉冲电流限制。
品牌名称: TI(德州仪器)
商品型号: UC3573D
商品编号: C206180
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

UC3573是一款降压脉冲宽度调制器，可降低并调节正输入电压。该芯片针对采用外部PMOS开关的单电感降压开关转换器进行了优化。其框图包含一个精密基准源、一个配置用于电压模式操作的误差放大器、一个振荡器、一个带锁存逻辑的PWM比较器以及一个0.5A峰值栅极驱动器。UC3573包括一个欠压锁定电路，以确保在任何开关动作发生之前有足够的输入电源电压，还有逐脉冲电流限制功能。可检测输入电流并将其限制在用户确定的最大值。此外，一个睡眠比较器与欠压锁定（UVLO）电路相连，当输入电压低于欠压锁定阈值时，该电路会关闭芯片。这将电源电流降至仅50μA，使UC3573非常适合电池供电应用。

商品特性

简单的单电感降压PWM降压电压调节
驱动外部PMOS开关
包含欠压锁定（UVLO）电路
具备逐脉冲电流限制功能
睡眠模式电流低至50μA

交货周期

订货7-9个工作日

购买数量

(75个/管，最小起订量 1000 个)

个

起订量：1000 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.75V~30V
	输出电压	-
	输出电流	-
	开关频率	100kHz
	工作温度	0℃~+70℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
