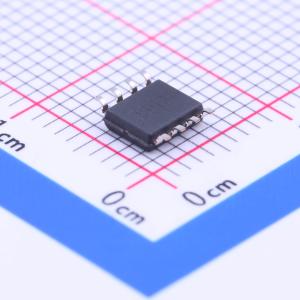

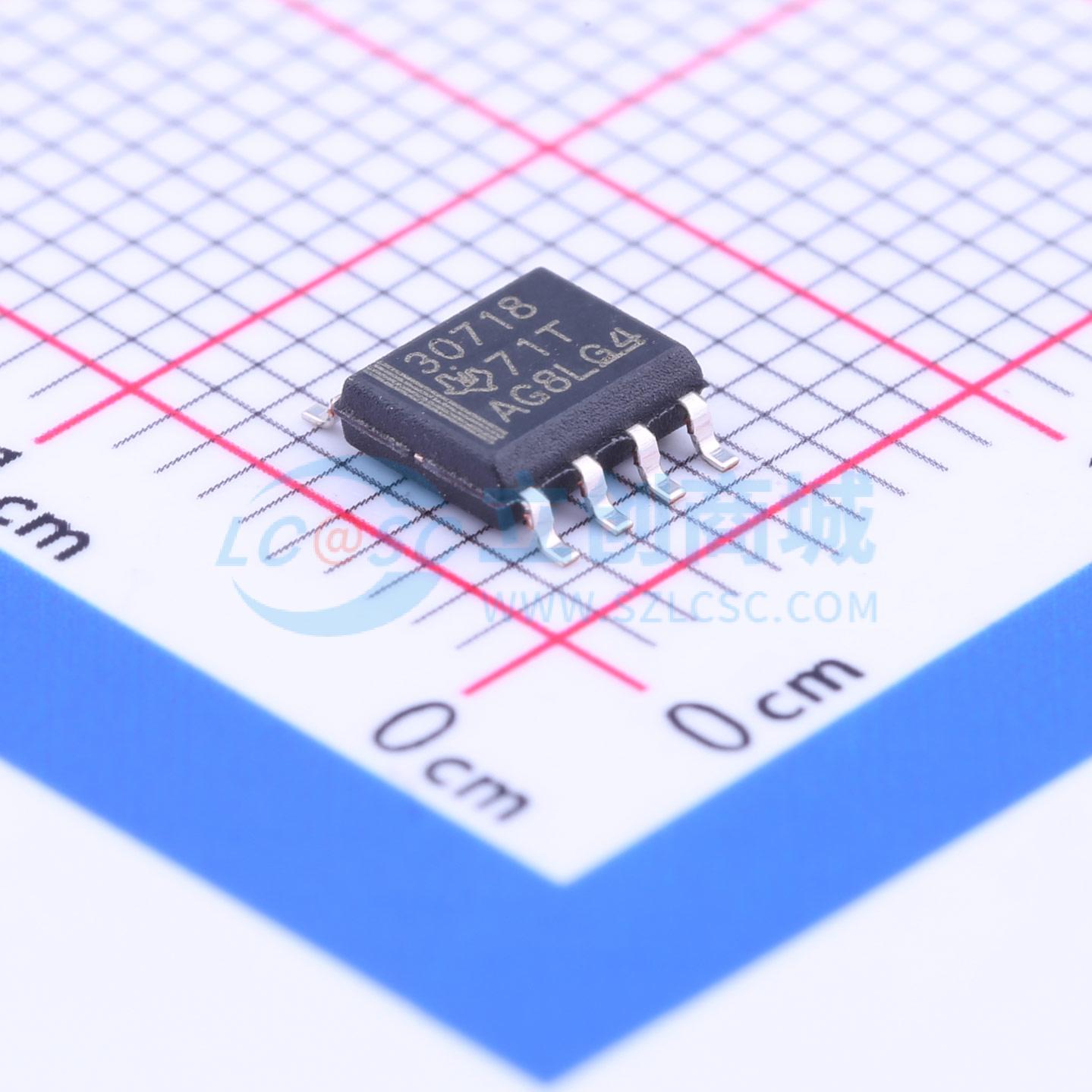

TPS3307-18D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS3307 三路处理器电压监控器
品牌名称: TI(德州仪器)
商品型号: TPS3307-18D
商品编号: C206181
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.173克(g)

商品参数

商品概述

TPS3307系列是一系列微功耗电源电压监控器，主要用于基于DSP和处理器的系统的电路初始化，这些系统需要多种电源电压。 TPS3307-xx产品系列旨在监控三个独立的电源电压：3.3V/1.8V/可调、3.3V/2.5V/可调或3.3V/5V/可调。可调的SENSE输入允许监控任何大于1.25V的电源电压。上电期间，当电源电压VDD高于1.1V时，RESET信号有效。此后，电源电压监控器会监控SENSE n输入，并在SENSEn保持低于阈值电压VΠ+时，使RESET信号保持有效。内部定时器会延迟RESET输出恢复到无效状态（高电平），以确保系统正确复位。延迟时间Δtd(典型值)=200ms，在所有SENSEn输入都高于阈值电压VΠ+后开始计时。当任何SENSE输入的电压降至阈值电压VIT-以下时，RESET输出再次变为有效（低电平）。 TPS3307-xx系列器件包含一个手动复位输入MR。MR为低电平时，会使RESET信号有效。除了低电平有效的RESET输出外，TPS3307-xx系列还提供高电平有效的RESET输出。该器件有8引脚MSOP封装或标准8引脚SO封装可供选择。

商品特性

用于基于DSP和处理器的系统的三重监控电路
具有200ms固定延迟时间的上电复位发生器，无需外部电容
温度补偿电压基准
最大电源电流40μA
电源电压范围：2V至6V
当VDD ≥ 1.1V时，定义RESET输出
MSOP-8和SO-8封装
温度范围：–40℃至+85℃

优惠活动

购买数量

(75个/管，最小起订量 1 个)

个

起订量：1 个75个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	开漏
	复位有效电平	低电平有效
	阈值电压	1.68V；2.93V

	属性	参数值
	受监控电压数	3
	手动复位	有
	复位超时	200ms
	工作温度	-40℃~+85℃@(Tj)
