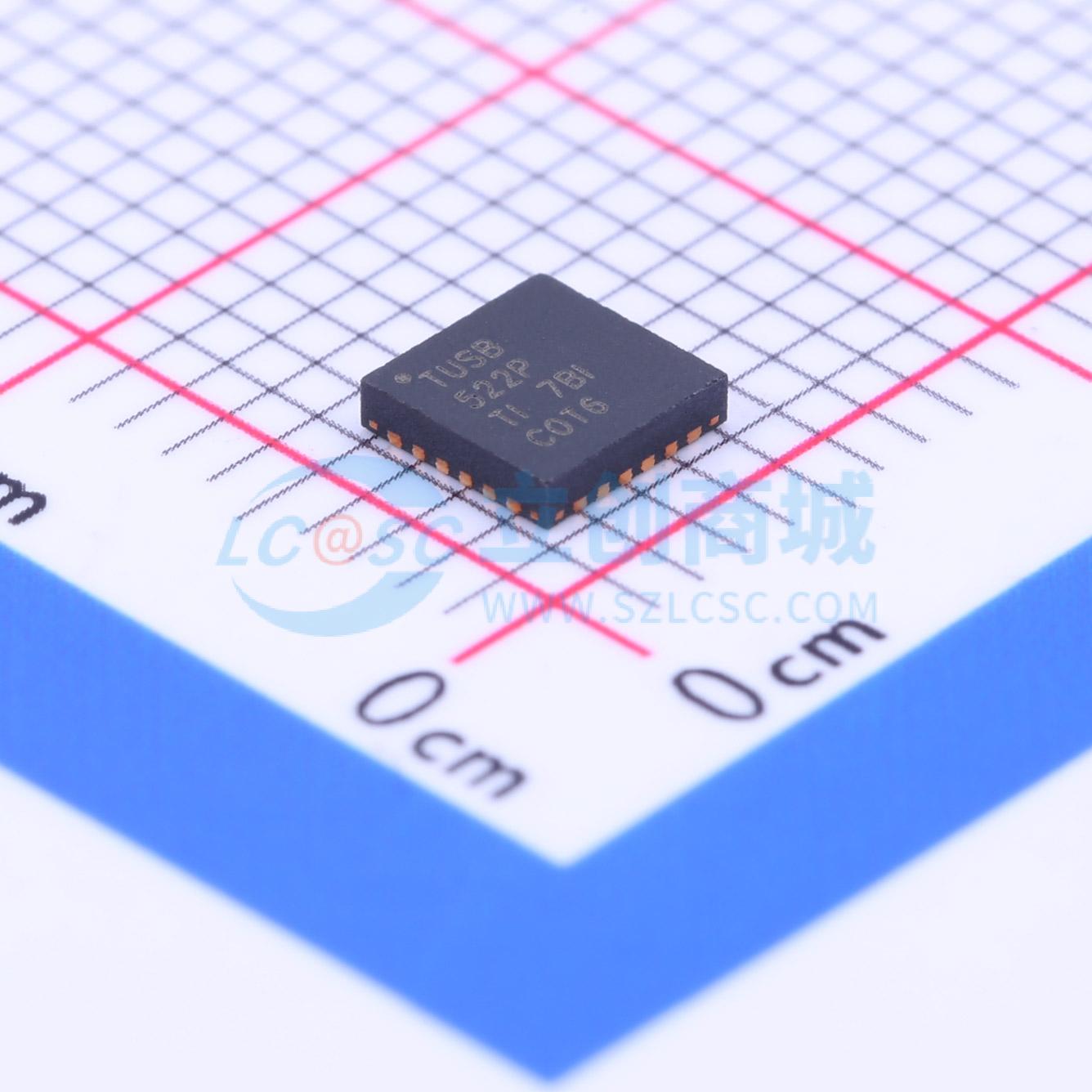

TUSB522PRGET

TUSB522P 3.3V双通道USB 3.1 GEN1重驱动器和均衡器

描述: 3.3V双通道USB 3.1 GEN1重驱动器和信号调理器，支持5 Gbps数据速率。
品牌名称: TI(德州仪器)
商品型号: TUSB522PRGET
商品编号: C206170

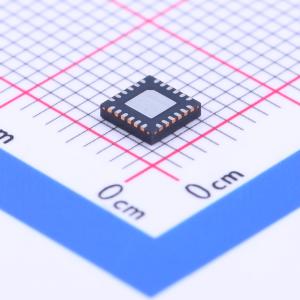

商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品概述

TUSB522P是一款第四代双通道单通道USB 3.1 GEN1重定时器和信号调理器，支持5 Gbps。该设备采用超低功耗架构，在3.3 V供电下提供低功耗。重定时器还支持USB 3.1低功耗模式，这进一步降低了空闲时的功耗。

双通道功能使系统能够在发送和接收数据路径上保持信号完整性。接收均衡具有三种增益设置，以克服由插入损耗和符号间干扰引起的信道退化。这些设置通过EQ引脚控制。为了补偿传输线损耗，输出驱动器支持通过DE引脚配置去加重。此外，自动LFPS去加重控制允许完全符合USB 3.1标准。这些设置允许最佳性能、增加信号传输距离，并在USB 3.1 GEN1路径中灵活放置TUSB522P。

商品特性

USB3.1 Gen1 5 Gbps，双通道重驱动器，3.3V电源供电
超低功耗架构
工作状态：98 mA U2, U3: 1.2 mA 断开连接 265 μA 关闭 60 μA
在2.5 GHz下接收均衡优化为3、6、9 dB
输出驱动去加重为0、3.5和6 dB
自动LFPS去加重控制以满足USB 3.1认证要求
无需主机/设备端要求
支持热插拔
工业温度范围：-40°C至85°C
TUSB522PI 商业温度范围：0°C至70°C
TUSB522P

应用领域

手机
平板电脑
笔记本电脑
台式机
底座站、背板和有源电缆

	属性	参数值
	商品目录	USB转换芯片
	应用功能	-
	USB协议版本	-
	通道数	2

	属性	参数值
	工作电压	3V~3.6V
	数据速率	5Gbps
	工作温度	0℃~+70℃
