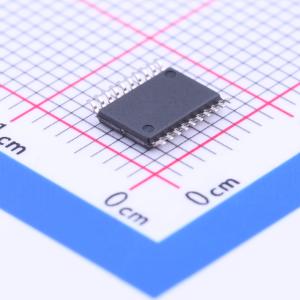

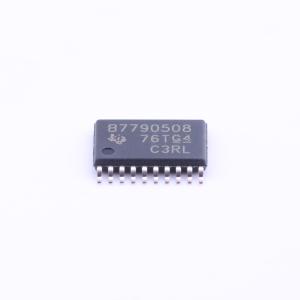

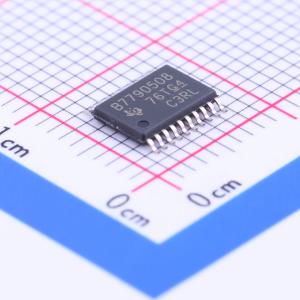

BQ7790508PW

bq77904和bq77905器件是低功耗电池组保护器，无需微控制器（MCU）控制即可实现一系列电压、电流和温度保护功能。该器件的可堆叠接口可轻松扩展，以支持3S至20S或更多串联电池的应用。保护阈值和延迟在出厂时已编程，并有多种配置可供选择。此外，还分别提供了放电（OTD和UTD）和充电（OTC和UTC）的过温与欠温阈值，以增加灵活性。 该器件通过集成的独立CHG和DSG低端NMOS FET驱动器实现电池组保护，可通过两个控制引脚禁用这些驱动器。这两个控制引脚还可用于以简单经济的方式为更高串联数（6S及以上）的电池提供电芯保护解决方案。具体做法是，将较高编号器件的CHG和DSG输出级联到紧邻的较低编号器件的控制引脚。为减少元件数量，所有保护故障均使用内部延迟定时器。

• 正常模式：6 μA（bq77904和bq77905）
• 具备完整的电压、电流和温度保护功能
• 电芯数量可从3S扩展至20S或更多
• 电压保护（精度±10 mV）
  • 过电压：3 V至4.575 V
  • 欠电压：1.2 V至3 V
• 电芯开路和线路开路检测（OW）
• 电流保护
  • 过电流放电1：-10 mV至 -85 mV
  • 过电流放电2：-20 mV至 +170 mV
  • 短路放电：-40 mV至 +340 mV
  • 在全温度范围内，≤20 mV时精度为±20%，>20 mV时精度为±30%
• 温度保护
  • 充电过温：45°C或50°C
  • 放电过温：65°C或70°C
  • 充电欠温：-5°C或0°C
  • 放电欠温：-20°C或 -10°C
• 附加特性
  • 独立的充电（CHG）和放电（DSG）FET驱动器
  • 每个电芯输入的绝对最大额定值为36 V
  • 内置自测试功能，可靠性高
  • 关断模式：最大0.5 μA

• 电动工具
• 园艺工具
• 启停电池组
• 铅酸（PbA）替代电池
• 轻型电动车
• 储能系统
• 不间断电源（UPS）
• 10.8 V至72 V电池组
