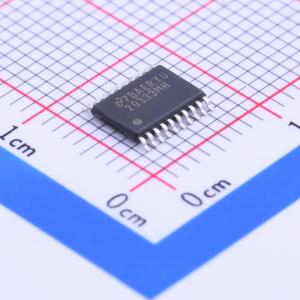

温馨提醒：图片仅供参考，商品以实物为准

LM20333MHE/NOPB

36V输入、3A同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM20333是一款全功能同步降压调节器,支持4.5V至36V的输入电压范围,最大输出电流为3A。该器件具有高效率和外部补偿功能,适用于高压系统。内置过压保护（OVP）和过流保护（OCP）电路,提高系统可靠性。具有可调输出电压、软启动功能和电源良好（PGOOD）输出。
品牌名称: TI(德州仪器)
商品型号: LM20333MHE/NOPB
商品编号: C206111
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.208克(g)

商品参数

商品概述

LM20333是一款功能齐全的同步降压稳压器，能够提供高达3A的负载电流。电流模式控制环路仅需两个外部元件进行补偿，兼具高性能和易用性。该器件经过优化，可在4.5V至36V的输入电压范围内工作，非常适合高压系统。该器件内置过压保护（OVP）和过流保护（OCP）电路，可提高系统可靠性。精确的使能引脚和集成的欠压锁定（UVLO）功能，可对器件的开启进行严格控制和排序。内部固定和外部可调的软启动电路可限制启动浪涌电流。集成的电源良好（PGOOD）电路可实现故障检测和电源排序。 LM20333适用于多轨电源架构。通过SS/TRK引脚，可将器件的输出电压配置为跟踪更高电压轨。如果LM20333的输出在启动时存在预偏置，在内部软启动斜坡电压超过反馈引脚电压之前，器件不会吸收电流将输出拉低。通过SYNC引脚，LM20333的开关频率可与外部时钟同步。SYNC引脚能够与250kHz至1.5MHz的输入信号同步。 LM20333采用带外露焊盘的20引脚HTSSOP封装，可直接焊接到PCB上，无需使用笨重的散热片。

商品特性

输入电压范围：4.5V至36V
输出电流：3A，峰值电流：5.2A
集成功率MOSFET：130 mΩ/110 mΩ
同步整流时峰值效率达94%
反馈电压精度：1.5%
电流模式控制，可选补偿
振荡器同步范围：250kHz至1.5MHz
输出电压可调至低至0.8V
与预偏置负载兼容
可通过外部电容实现可编程软启动
带迟滞功能的精确使能引脚
过压保护（OVP）、欠压锁定（UVLO）输入和电源良好（PGOOD）输出
内置峰值电流限制、热关断和重启保护
精确的电流限制可减小电感尺寸
非线性电流模式斜率补偿
20引脚HTSSOP带外露焊盘封装

应用领域

基于4.5V至36V总线的简单设计、高效负载点稳压
高性能数字信号处理器（DSP）、现场可编程门阵列（FPGA）、专用集成电路（ASIC）和微处理器
通信基础设施、汽车应用

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~32V
	输出电流	3A
	开关频率	200kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
