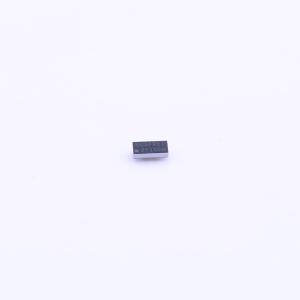

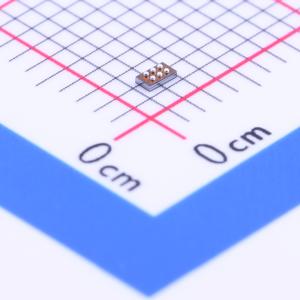

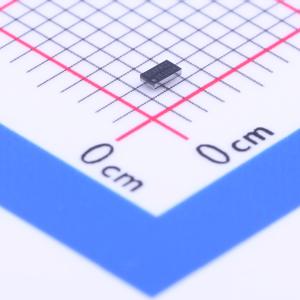

温馨提醒：图片仅供参考，商品以实物为准
BQ25100AYFPT
bq2510x 250mA单节锂离子电池充电器，1mA 终止电流、75nA电池泄漏电流
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ25100A 具有 4.3V 充电电压和可编程预充电功能的独立型单节电池 250mA 线性电池充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25100AYFPT
- 商品编号
- C206119
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3.5V~28V | |
| 最大充电电流 | 250mA | |
| 充电饱和电压 | 4.3V | |
| 放电截止电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | 0℃~+125℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1mA |
商品概述
bq2510x 系列器件是面向空间受限类便携式应用的高度集成锂离子和锂聚合物线性充电器。 具有输入过压保护的高输入电压范围支持低成本、未稳压的适配器。 bq2510x 具有一个可为电池充电的电源输出。 如果在10 小时的安全定时器期间内平均系统负载无法让电池充满电，则可以使系统负载与电池并联。 电池充电经历以下三个阶段：调节，恒定电流和恒定电压。 在所有充电阶段，内部控制环路都会监控 IC 结温，当其超过内部温度阈值时，它会减少充电电流。 充电器功率级和充电电流感测功能均完全集成。 该充电器具有高精度电流和电压调节环路以及充电终止功能。 预充电电流和终止电流阈值可通过 bq2510x 上的一个外部电阻进行编程。 快速充电电流值也可通过一个外部电阻进行编程。
商品特性
- 1% 充电电压准确度
- 10% 充电电流准确度
- 支持充电电流超低（10mA 至 250mA）的应用
- 支持最低 1mA 充电终止电流
- 超低电池输出泄漏电流：75nA（最大值）
- 可调节的终止和预充电阈值
- 高电压化学支持：bq25100H/01H 为 4.35V，bq25100A 为 4.30V
- 30V 额定输入电压；具有 6.5V 输入过压保护
- 输入电压动态电源管理
- 125°C 热调节；150°C 热关断保护
- OUT 短路保护和 ISET 短路检测
- 通过电池负温度系数 (NTC) 在 JEITA 范围内运行 – 冷故障时的快速充电电流折半，热故障时的电压为 4.06V (bq25100/01) 或 4.2V (bq25100H/01H)
- 固定 10 小时安全定时器
- 针对电池组缺失情况的自动终止和定时器禁用模式 (TTDM)
- 采用小型 1.60mm×0.90mm 芯片尺寸球状引脚栅格阵列 (DSBGA) 封装
应用领域
- 健身配件
- 智能手表
- Bluetooth 耳机
- 低功耗手持器件
