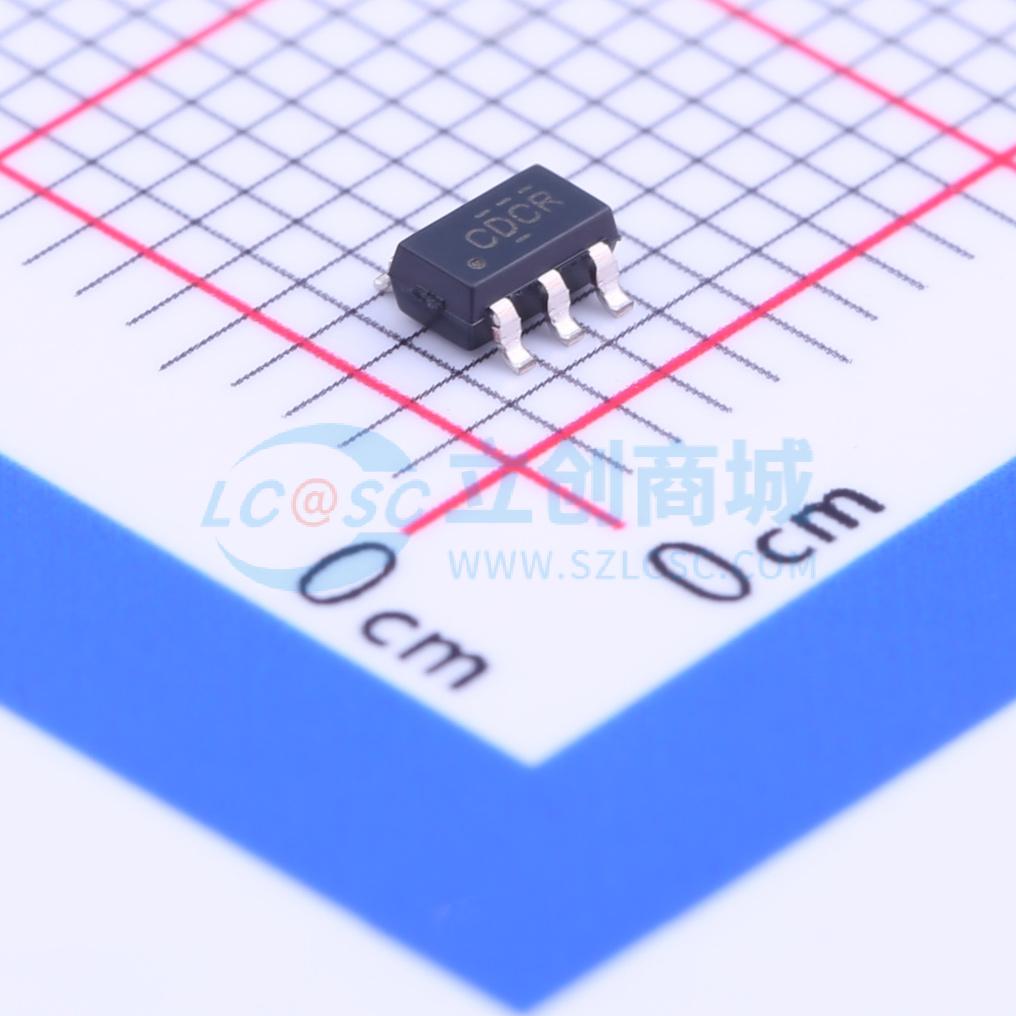

SN74LVC1G0832DBVR实物图
  • SN74LVC1G0832DBVR商品缩略图
  • SN74LVC1G0832DBVR商品缩略图
  • SN74LVC1G0832DBVR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74LVC1G0832DBVR

单路三输入正与或门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC1G0832 单路 3 输入正与或门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G0832DBVR
商品编号
C206101
商品封装
SOT-23-6​
包装方式
编带
商品毛重
0.057克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门;或门
门电路数量1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V~5.5V;2V~5.5V
输入低电平(VIL)0V
属性参数值
输出高电平(VOH)3.8V;1.9V;2.4V;2.3V;1.2V
输出低电平(VOL)300mV;400mV;450mV;550mV
系列74LVC系列
传播延迟(tpd)5.9ns@3.3V,50pF
工作温度-40℃~+85℃
每门输入数量3
功能特性局部关断模式;带电插入保护;后驱动保护
输入类型施密特触发器
输出类型-

商品概述

SN74LVC1G0832是一款单路三输入正与或门,正逻辑下实现布尔函数Y=(A·B)+C,VCC工作电压范围为1.65V~5.5V。通过将一个输入接GND或VCC可配置实现另外两种逻辑功能:当C接GND时可作为2输入与门使用,当A或B接VCC时可作为2输入或门使用。NanoFree封装技术以裸片作为封装本体。该器件针对部分掉电应用做了完整规范,Ioff电路可在器件掉电时禁用输出,防止有害电流反向流过器件。存储或操作过程中,应将引线短接或将器件放置在导电泡沫中,防止MOS栅极发生静电损坏。所有未使用的输入必须接VCC或GND,才能保证器件正常工作。

商品特性

  • 支持5V VCC工作
  • 输入可承受最高5.5V电压
  • 支持VCC向下电压转换
  • 3.3V条件下最大传输延迟tpd为5ns
  • 低功耗,最大ICC为10μA
  • 3.3V条件下输出驱动能力为±24mA
  • 输入迟滞允许慢速输入变换,提升输入开关抗干扰能力,3.3V条件下典型迟滞电压Vhys为250mV
  • 可配置实现三种组合逻辑:与或门、与门、或门
  • Ioff支持带电插入、部分掉电模式和反向驱动保护
  • 闩锁性能超过100mA,符合JESD 78 II类规范
  • ESD防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V,带电器件模型可达1000V
  • 可提供NanoFree封装

应用领域

  • 数字电子系统的逻辑运算
