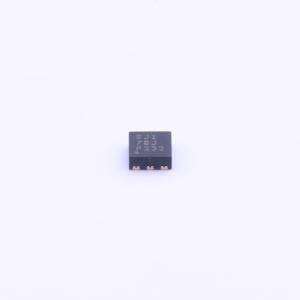

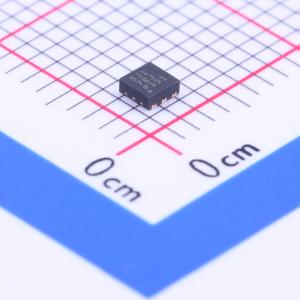

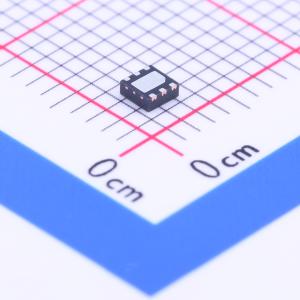

温馨提醒：图片仅供参考，商品以实物为准

TPS7A3701DRVR

具有反向电流保护和使能功能的 1A、高精度、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS7A37 具有反向电流保护功能的 1% 高准确度，1A 低压降稳压器
品牌名称: TI(德州仪器)
商品型号: TPS7A3701DRVR
商品编号: C206089
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS7A37 系列线性低压降(LDO) 稳压器在一个电压随耦器配置中使用一个N 沟道金属氧化物半导体(NMOS) 导通元件。该拓扑结构对输出电容值和等效串联电阻(ESR) 的敏感度相对较低，从而实现多种负载配置。负载瞬态响应出色，即使与1μF 小型陶瓷输出电容搭配工作时也是如此。NMOS 拓扑结构也可实现极低压降。

TPS7A37 系列使用一个先进的双极互补金属氧化物半导体(BiCMOS) 工艺，可在传送极低压降电压和低接地引脚电流的同时产生高精度。未使能状态下的电流消耗小于20nA，非常适合便携式应用。这些器件受到热关断和折返电流限制的保护。

商品特性

与 1μF 或更大的陶瓷输出电容搭配工作时保持稳定
输入电压范围：2.2V 至 5.5V
超低压降电压：1A 时的最大电压为 200mV
出色的负载瞬态响应 - 即使与仅为 1μF 的输出电容搭配使用也依旧出色
NMOS 拓扑结构可提供低反向泄漏电流
出色的精度：0.23% 标称准确度，整个线路、负载和温度范围内的总精度为 1%
关断模式下的 IQ 典型值小于 20nA
用于故障保护的热关断和电流限制

应用领域

针对数字信号处理器(DSP)，现场可编程栅极阵列(FPGA)，特定用途集成电路(ASIC) 和微处理器的负载点调节
针对开关电源的后置调节
便携式和电池供电类设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交23单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.2V
	输出电流	1A
	电源纹波抑制比(PSRR)	58dB@(100Hz)
	压差	200mV@(1A)

	属性	参数值
	静态电流(Iq)	400uA
	噪声	32.4uVrms
	特性	带使能；热关断；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
