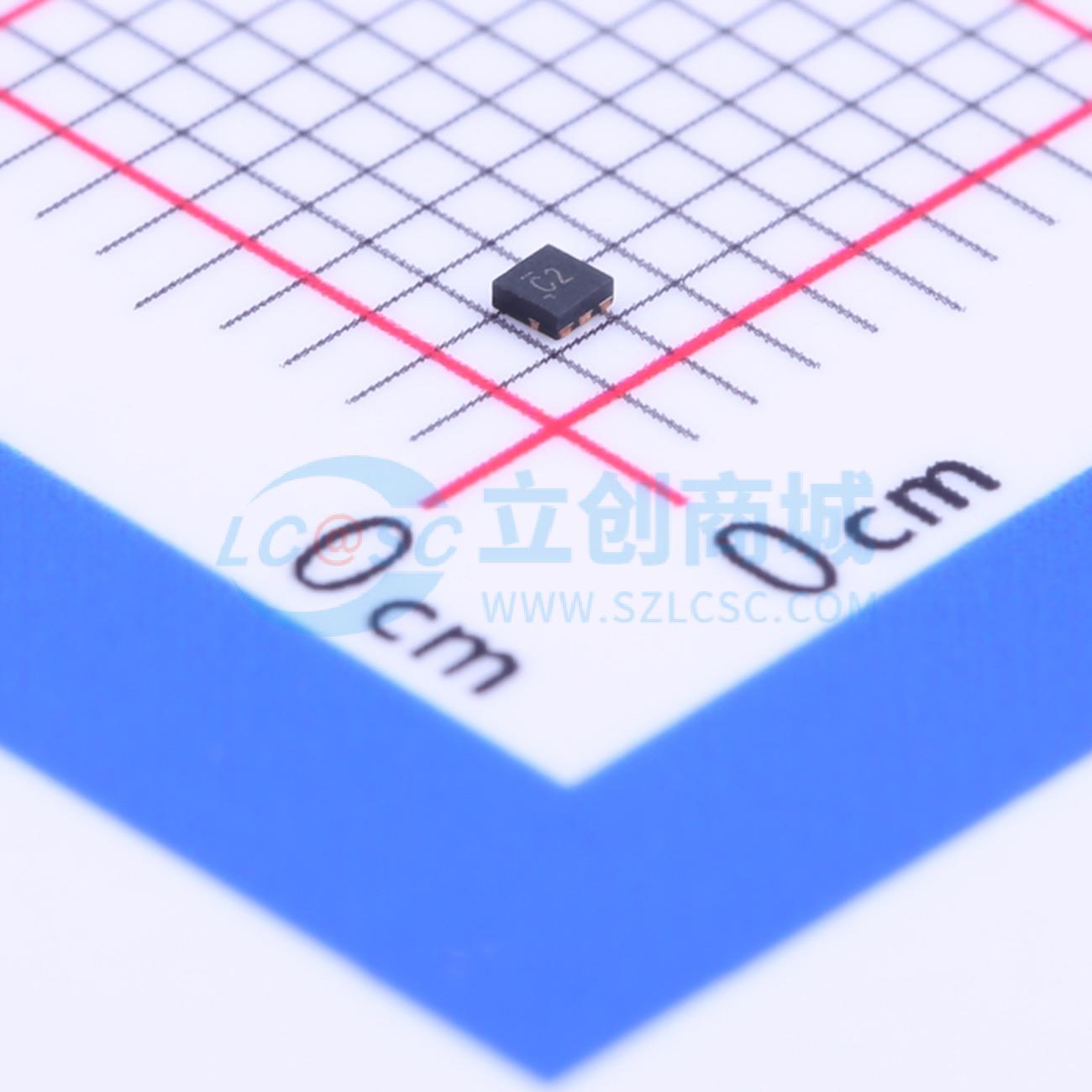

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G10DSFR
单路三输入正与非门
- 描述
- SN74LVC1G10 单路 3 输入、1.65V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G10DSFR
- 商品编号
- C206093
- 商品封装
- X2-SON-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 3.8V | |
| 输出低电平(VOL) | 550mV | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.8ns@5V | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | 局部关断模式；带电插入保护；后驱动保护 |
商品概述
单3输入正与非门，产品型号为SN74LVC1G10。
商品特性
- 可提供NanoFree封装
- 支持5V Vcc工作
- 输入可承受电压最高达5.5V
- 支持向下电平转换至Vcc
- 在3.3V条件下最大传输延迟tpd为3.8ns
- 低功耗，最大电源电流Icc为10μA
- 在3.3V条件下输出驱动能力为±24mA
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 Class II规范
- ESD保护符合JESD 22标准，可承受2000V人体模型、200V机器模型、1000V充电器件模型测试
- 内置有限的ESD保护，存储或操作时需采取防护措施防止MOS门极静电损坏
- 所有未使用输入必须接至Vcc或GND，才能保证器件正常工作
