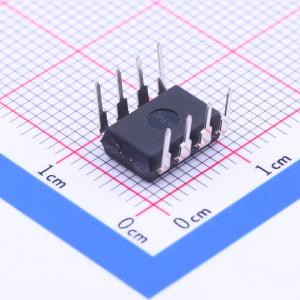

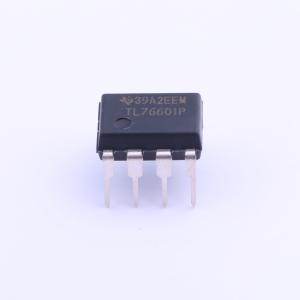

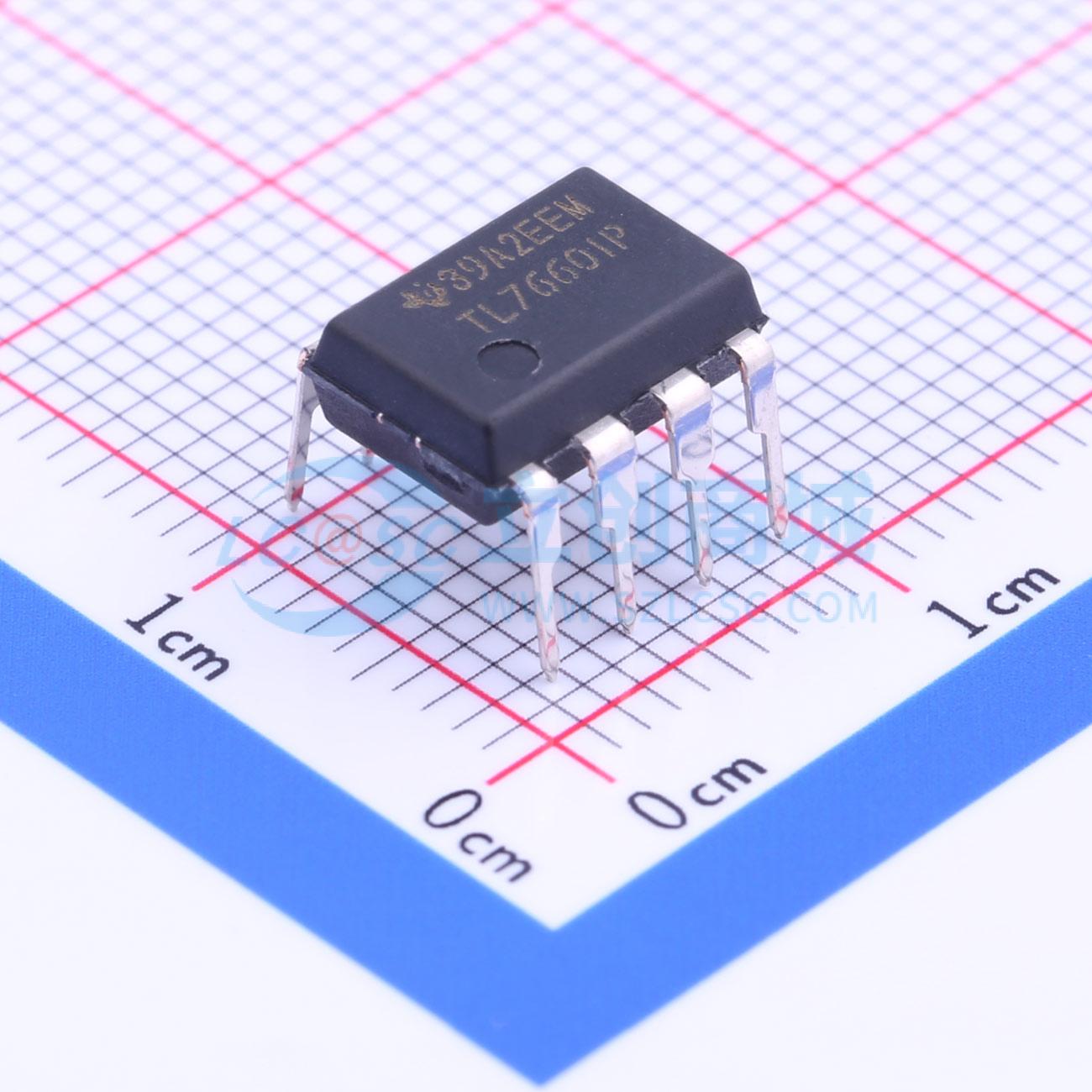

TL7660IP

CMOS电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TL7660 CMOS 电压转换器
品牌名称: TI(德州仪器)
商品型号: TL7660IP
商品编号: C206096
商品封装: PDIP-8
包装方式: 管装
商品毛重: 0.9克(g)

商品参数

商品概述

TL7660是一款CMOS开关电容电压转换器，可实现正电源电压到负电源电压的转换。电荷泵和电荷存储功能仅需两个非关键外部电容，就能将1.5 V至10 V范围内的输入电压转换为-1.5 V至-10 V的互补负输出电压。该器件还可连接成电压倍增器，在10 V输入时产生高达18.6 V的输出电压。该集成电路的基本组成部分包括线性稳压器、RC振荡器、电压电平转换器和四个功率MOS开关。为确保无闭锁运行，电路会自动检测器件中最负的电压，并确保N沟道开关源极 - 衬底结不被正向偏置。振荡器频率标称值为10 kHz（VCC = 5 V时），但可通过在振荡器（OSC）端子添加外部电容来降低该频率，或通过用外部时钟驱动OSC来提高频率。对于低电压运行（VIN < 3.5 V），应将LV引脚接地以绕过内部串联稳压器。当电压高于3.5 V时，LV引脚应悬空以防止器件闭锁。 TL7660C的工作环境温度范围为-40°C至85°C。TL7660I的工作环境温度范围为-40°C至125°C。

商品特性

板载负电源、数据采集系统、便携式电子设备
简单的电压转换，包括
- 负电压转换器
- 电压倍增器
宽工作范围…1.5 V至10 V
仅需两个外部（非关键）电容
在全温度和电压范围内无需外部二极管
典型开路电压转换效率…99.9%
典型功率效率…98%
3 V下全面测试

应用领域

板载负电源、数据采集系统、便携式电子设备
简单的电压转换
- 负电压转换器
- 电压倍增器

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	电荷泵
	工作电压(Vin)	1.5V~10V
	静态电流(Iq)	110uA
	输出电阻	45Ω
	能量效率	98%

	属性	参数值
	开关频率	10kHz
	工作温度	-40℃~+125℃
	功能类型	升压；反相
	输出电压(Vout)	-10V~-1.5V
	PFM模式	不支持
