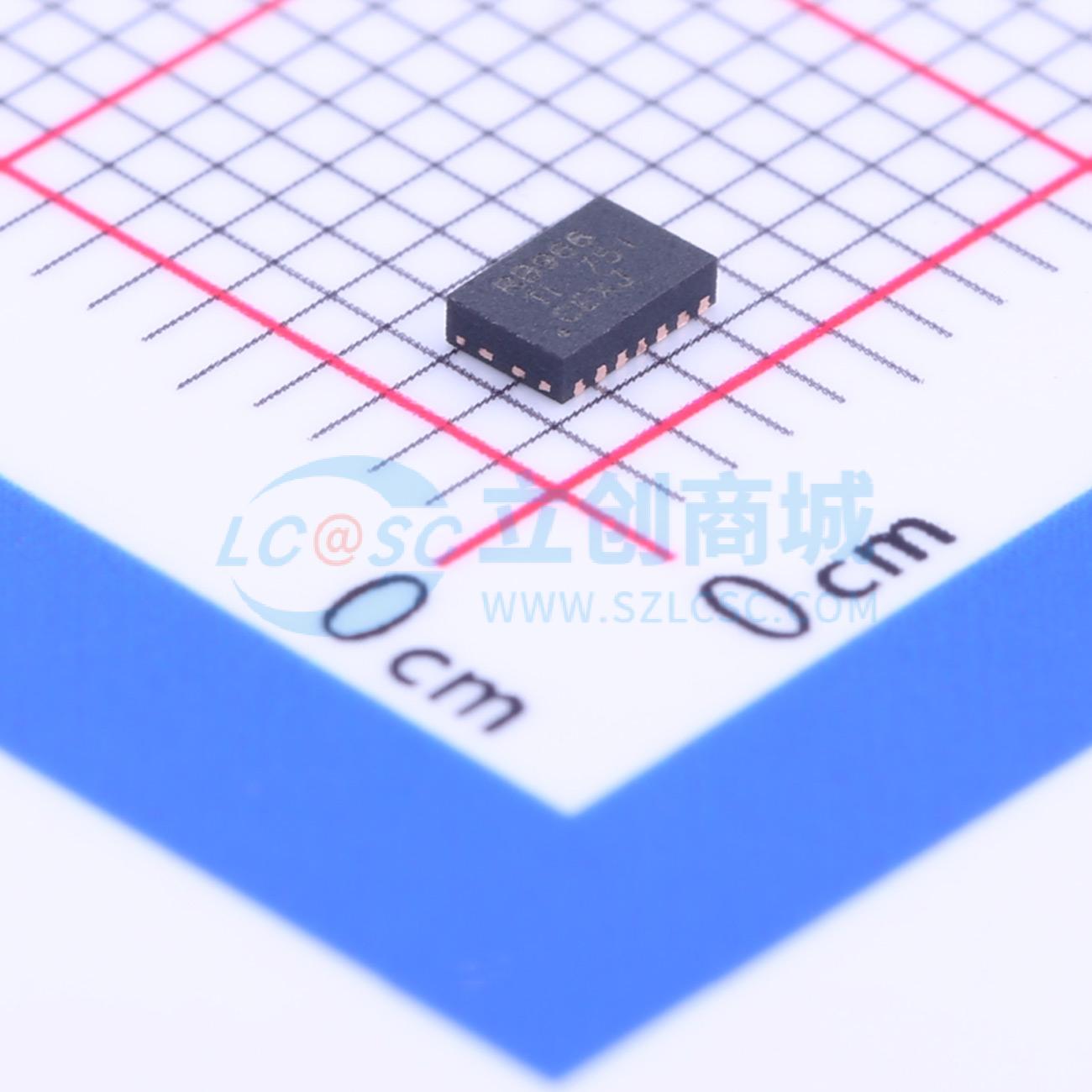

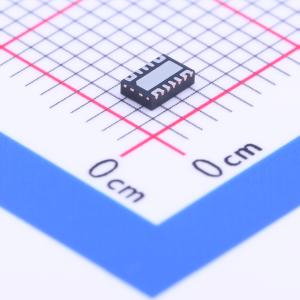

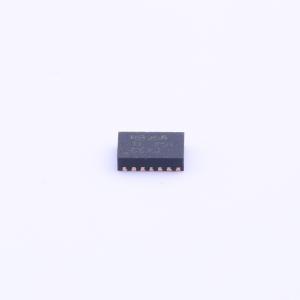

TPS22966DPUT

描述: TPS22966 具有可调节上升时间和输出放电功能的 2 通道、5.5V、6A、16mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22966DPUT
商品编号: C206097
商品封装: WSON-14-EP(2x3)
包装方式: 编带
商品毛重: 1.3克(g)

商品参数

商品概述

TPS22966是一款小型，超低 R_ON，双通道负载开关，此开关具有受控接通功能。此器件包含两个可在0.8V至5.5V输入电压范围内运行的N通道MOSFET，并且每通道支持最大6A的持续电流。每个开关可由一个打开/关闭输入（ON1和ON2）独立控制，此输入可与低压控制信号直接对接。在TPS22966中，为了实现开关关闭时的快速输出放电，增加了一个220Ω的片上负载电阻器。 TPS22966采用小型，节省空间的 2mmx3mm 14 小外形尺寸无引线(SON) 封装(DPU)，此类封装具有可实现高功率耗散的内置散热垫。器件在自然通风环境下的额定运行温度范围为 -40℃ 至 85℃。

商品特性

集成双通道负载开关
输入电压范围：0.8V至5.5V
超低 R₀ₙ 电阻
当 VIN = 5V (V₈ᵢₐₛ = 5V) 时，Rₒₙ = 18mΩ
当 VIN = 3.6V (V₈ᵢₐₛ = 5V) 时，Rₒₙ = 18mΩ
当 VIN = 1.8V (V₈ᵢₐₛ = 5V) 时，Rₒₙ = 18mΩ
每通道最大6A持续开关电流
低静态电流
80μA（两个通道）
60μA（单通道）
低控制输入阀值支持使用1.2V/1.8V/2.5V/3.3V逻辑电路
可配置的上升时间
快速输出放电(QOD)
带有散热垫的小外形尺寸无引线(SON) 14引脚封装
根据JESD 22测试得出的静电放电(ESD) 性能2kV人体模型(HBM) 和1kV器件充电模型(CDM)

应用领域

笔记本电脑/上网本平板电脑
消费类电子产品
机顶盒/家庭网关电信系统固态硬盘(SSD)

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	800mV~5.5V
	导通电阻	18mΩ
	工作温度	-40℃~+85℃
