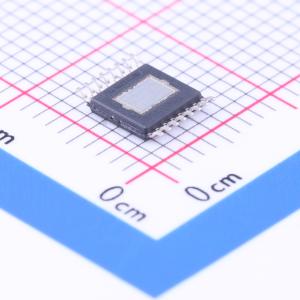

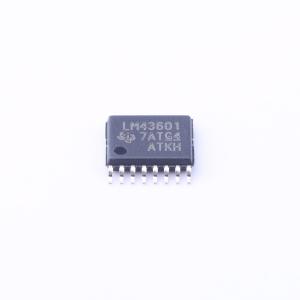

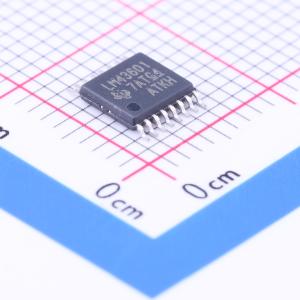

LM43601PWPT

3.5V至36V，1A同步降压电压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM43601 是一款易于使用的同步降压 DC-DC 转换器,输入电压范围为 3.5V 至 36V,最大输出电流为 1A。该设备具有高效率、出色的输出精度和低dropout电压,适用于非常小的解决方案。该系列还包括 0.5A、2A 和 3A 的负载电流选项,引脚兼容。采用峰值电流模式控制,实现简单的控制环路补偿和逐周期电流限制。
品牌名称: TI(德州仪器)
商品型号: LM43601PWPT
商品编号: C206080
商品封装: HTSSOP-16-EP
包装方式: 编带
商品毛重: 0.158克(g)

商品参数

商品概述

LM43601稳压器是一款易于使用的同步降压DC-DC转换器，能够在3.5 V至36 V（42 V瞬态）的输入电压范围内驱动高达1 A的负载电流。LM43601在极小的解决方案尺寸下，具备出色的效率、输出精度和低压差。该系列产品还有0.5 A、2 A和3 A负载电流可选，采用引脚兼容的封装。采用峰值电流模式控制，实现简单的控制环路补偿和逐周期电流限制。可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪等可选特性，为广泛的应用提供了灵活且易于使用的平台。轻载时的不连续传导和自动频率调制可提高轻载效率。该系列所需的外部元件极少，引脚布局便于实现简单、优化的PCB布局。保护特性包括热关断、VCC欠压锁定、逐周期电流限制和输出短路保护。LM43601器件采用16引脚HTSSOP (PWP)封装（6.6 mm x 5.1 mm x 1.2 mm），引脚间距为0.65 mm。该器件与LM46000、LM46001、LM46002、LM43600、LM43602和LM43603引脚兼容。

商品特性

稳压状态下静态电流33 μA
轻载时高效（DCM和PFM）
符合EN55022/CISPR 22 EMI标准
集成同步整流
可调频率范围：200 kHz至2.2 MHz（默认500 kHz）
可与外部时钟进行频率同步
内部补偿
与陶瓷、聚合物、钽和铝电容器的几乎任何组合都能稳定工作
电源正常标志
可软启动至预偏置负载
内部软启动：4.1 ms
可通过外部电容延长软启动时间
输出电压跟踪能力
精确使能以设置系统欠压锁定
带打嗝模式的输出短路保护
过温热关断保护
使用WEBENCH电源设计器，利用LM43601进行定制设计

应用领域

工业电源
电信系统
亚AM波段汽车应用
通用宽输入电压稳压
高效负载点稳压

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~36V
	输出电压	-
	输出电流	1A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
