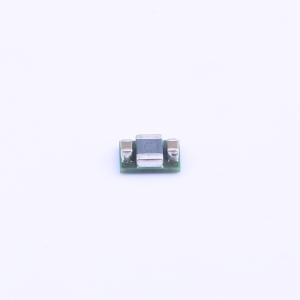

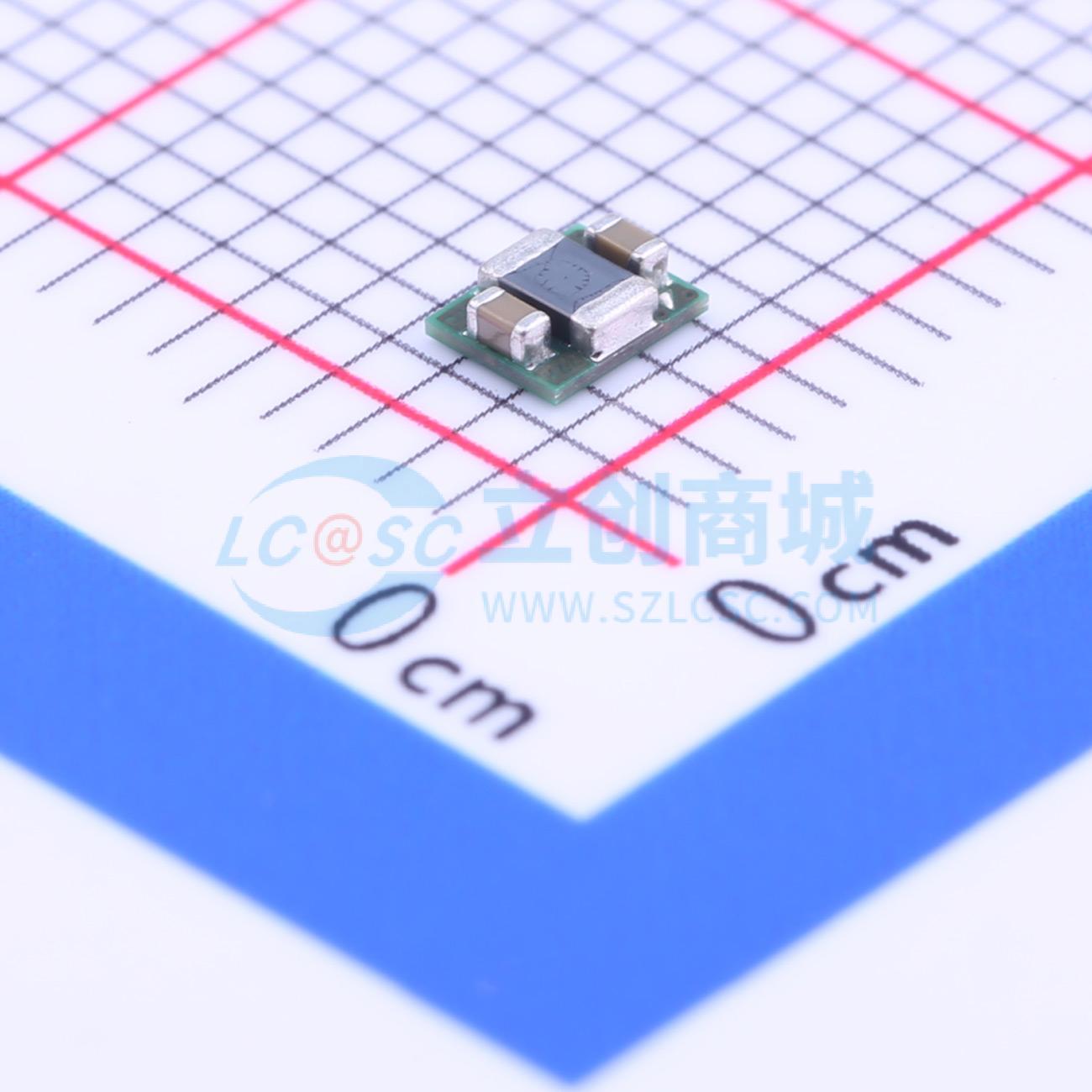

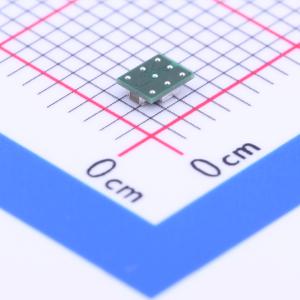

TPS82695SIPR

500mA高效降压转换器

描述: TPS82695SIPR是一款高效降压转换器,适用于低功率应用。封装中包括开关稳压器、电感和输入/输出电容器。运行频率为4MHz时,效率高达95%,静态电流为24μA,适合电池供电的便携式应用。
品牌名称: TI(德州仪器)
商品型号: TPS82695SIPR
商品编号: C206083
商品封装: USIP-8(2.9x2.3)
包装方式: 编带
商品毛重: 0.9克(g)

商品参数

商品概述

TPS8269x SIP器件是用于低功率应用的完全500mA，DC/DC降压电源。封装中包括开关稳压器、电感和输入/输出电容器。线路设计无需采用额外器件。 TPS8269x SIP基于高频同步降压dc - dc转换器，此器件非常适合于电池供电的便携式应用。本示例中使用的MicroSIP DC/DC转换器运行在经调节的4MHz开关频率下并且在轻负载电流上进入省电模式以在全部负载电流范围内保持高效率。 PFM模式可在轻负载工作时将静态电流降至24μA（典型值），从而可延长电池使用寿命。对于对噪声要求较高的应用，该器件具有PWM展频功能，可提供较低噪声的稳定输出并降低噪声对输入端的影响。结合高电源抑制比(PSRR)和AC负载调制性能，使得该器件适合用来替代线性稳压器以获得更高的电源转换效率。 TPS8269x SIP封装在一个紧凑的(2.3mm×2.9mm)和低厚度(1.0mm)的球状引脚栅格阵列(BGA)封装内，非常适合由标准表面贴装设备进行自动组装。

商品特性

整体解决方案尺寸<6.7mm²
运行频率为4MHz时，效率高达95%
24μA静态电流
高占空比运行
同类产品最佳的负载与线路瞬态
DC电压输出总精度为±2%
自动脉冲频率调制(PFM)/脉冲宽度调制(PWM)模式切换
低纹波轻负载PFM模式
出色的AC负载稳压
内部软启动，130µs启动时间
集成型有源断电排序（可选）
电流过载和热关断保护
厚度不到1mm的解决方案

应用领域

低压差(LDO)替代产品
手机、智能手机
负载点(PoL)应用

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	-
	输出电流	500mA
	开关频率	4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
