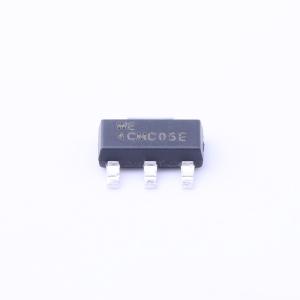

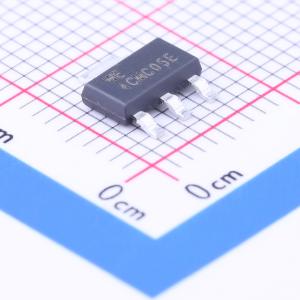

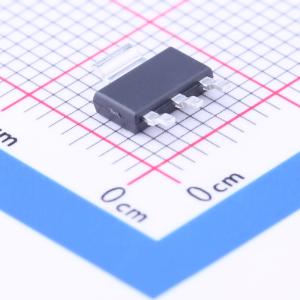

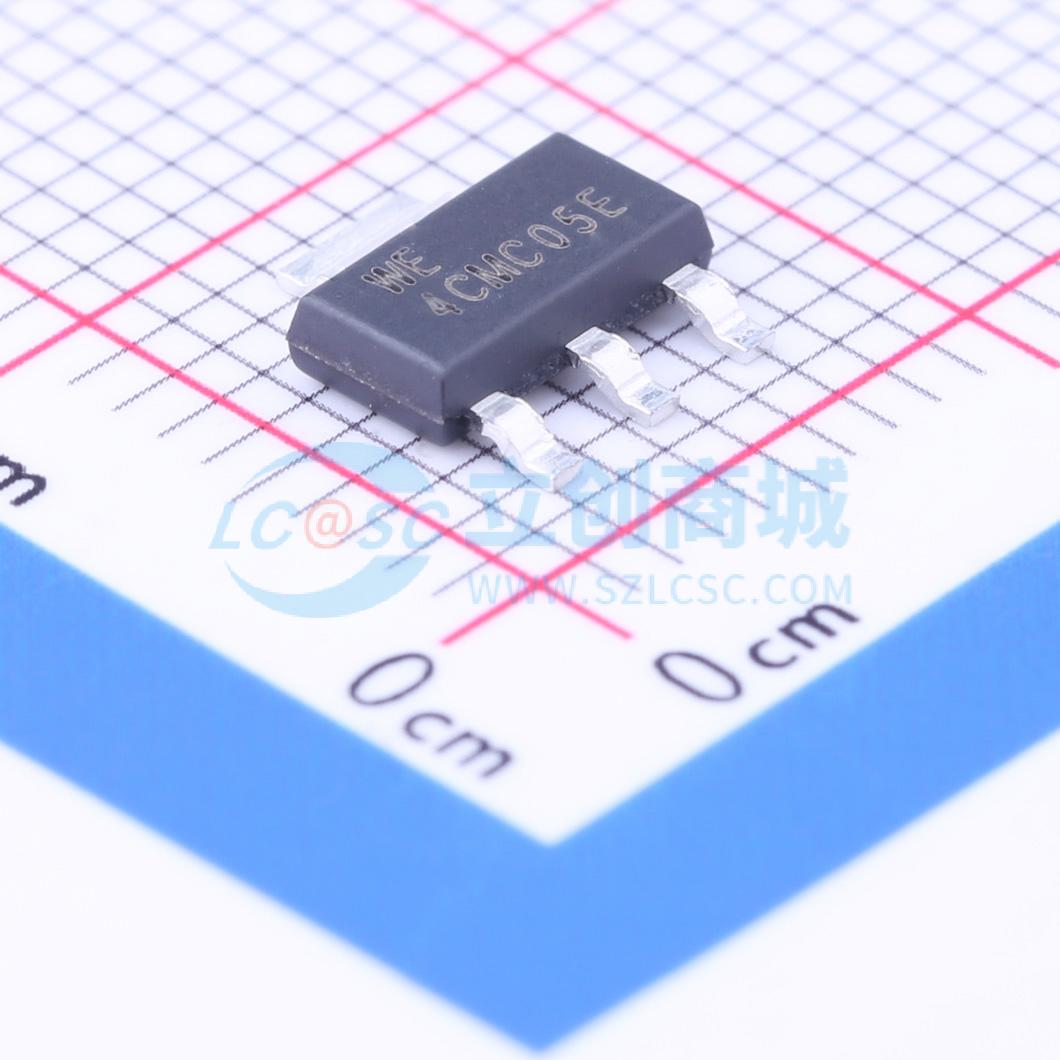

TLV117125DCYT

TLV1171 低压降(LDO) 线性稳压器是普及型1117 稳压器的低输入电压版本。

TLV1171 是一款极低功耗器件，其消耗的静态电流为传统1117 稳压器的五百分之一，这使得TLV1171非常适合于需要极低待机电流的应用。TLV1171 LDO还可在 0 mA 负载电流下保持稳定；没有最低负载要求，这使得此器件非常适合于需要在待机时为极小负载供电、同时又可在正常工作期间提供大约1A 大电流的应用。TLV1171 可提供出色的线路与负载瞬态性能，从而可在负载电流要求从不足 1 mA 变为超过 500 mA时实现极低的下冲与过冲输出电压。

高精度带隙与误差放大器支持 1.5% 的精度。极高的电源抑制比使该器件能够在开关稳压器之后用于后稳压。其它重要特性还包括低输出噪声与低压降电压等。

该器件可通过内部补偿，在使用0 Ω ESR 电容器时保持稳定。这些重要优势可实现对低成本小型陶瓷电容器的使用。此外，在必要时还可使用具有较高偏置电压和温度降额的低成本电容器。

TPS1171 采用SOT223 封装方式。对于此器件的替代插脚引线，请参考TLV1171LV。

• 精度：1.5%（典型值）
• 低 l₀：100μA（最大值）
• 比标准1117 器件低500 倍
• V₁ₙ：2.0V 至5.5V
• V₁ₙ：绝对最大值为6.0V
• 输出电流0mA 时保持稳定
• 低压降：Vₒᵤₜ = 3.3V，1A 时为 ±88mV
• 高电源抑制比(PSRR)：频率1kHz 时为65dB
• 最低保证限流：1.1A
• 与低成本陶瓷电容器一起工作时保持稳定性
• 具有0Ω 等效串联电阻(ESR)
• 温度范围：-40°C 至 +125°C
• 具有热关断及过流保护功能
• 提供的封装类型：小外形尺寸晶体管(SOT)223 封装

• 机顶盒
• 电视与监视器
• PC 外设、笔记本电脑和主板
• 调制解调器与其它通信产品
• 开关电源后级稳压
