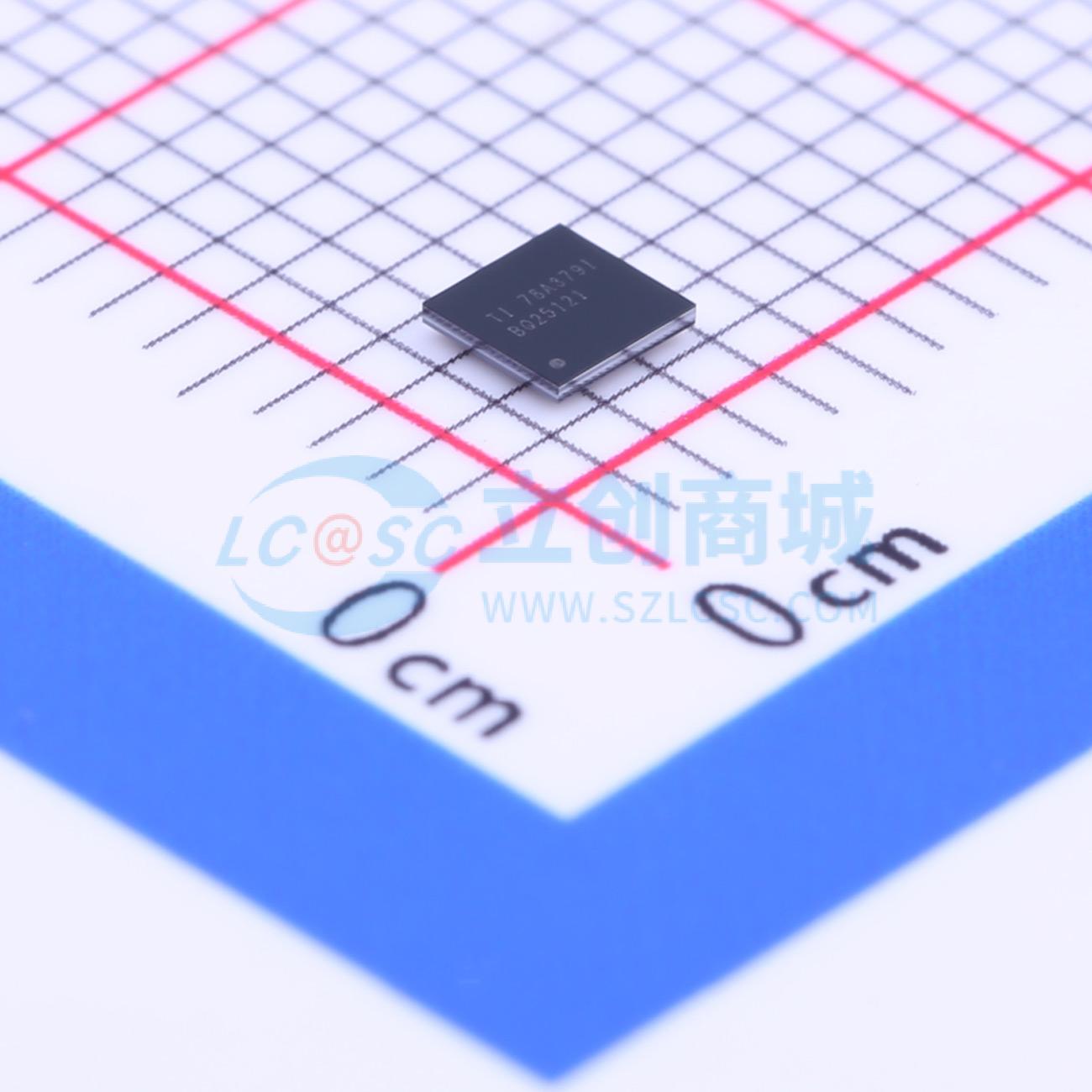

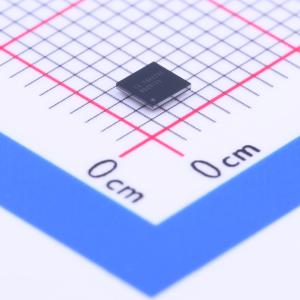

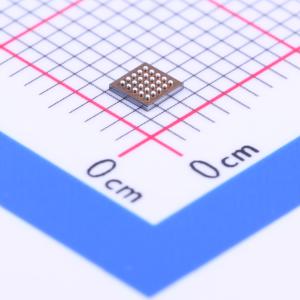

BQ25121YFPT

bq2512x是一款高度集成的电池充电管理IC，集成了可穿戴设备最常用的功能：线性充电器、稳压输出、负载开关、带定时器的手动复位以及电池电压监测器。集成的降压转换器是一款采用DCS控制的高效、低I₀开关稳压器，可将轻载效率扩展至低至10μA的负载电流。工作和关断期间的低静态电流可实现最长的电池使用寿命。该器件支持5 mA至300 mA的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO输出电压及其他参数均可通过I²C接口进行编程设置。

• 延长两次充电之间的系统运行时间
• 可配置的300 mA降压稳压器（默认1.8 V）
• 启用降压转换器（无负载）时典型Iq为700 nA
• 可配置的负载开关或100 mA LDO输出（默认负载开关）
• 高达300 mA的充电电流，实现快速充电
• 0.5%精度的电池电压调节（可在3.6 V至4.65 V之间以10 mV为步长进行配置）
• 可配置的终止电流低至500 μA
• 基于简单电压的电池监测器
• 高度集成的解决方案，采用2.5 mm x 2.5 mm WCSP封装，占位面积小，仅需6个外部元件，方案极简
• 带可调定时器的按钮唤醒和复位功能
• 电源路径管理，可为系统供电并为电池充电
• 电源路径管理可实现低于50 nA的运输模式电池静态电流，实现最长的存放寿命
• 电池充电器可在3.4 V - 5.5 V₁ₙ电压下工作（5.5 V过压保护/耐受20 V电压）
• 用于输入电流限制、充电电流、终止电流和状态输出的专用引脚
• 充电电压和电流终止阈值
• 输入电流限制
• VINDPM阈值
• 定时器选项
• 负载开关控制
• 故障和状态中断控制
• 系统输出电压调节
• LDO输出电压调节

• 智能手表及其他可穿戴设备
• 健身配件
• 健康监测医疗配件
• 可充电玩具
