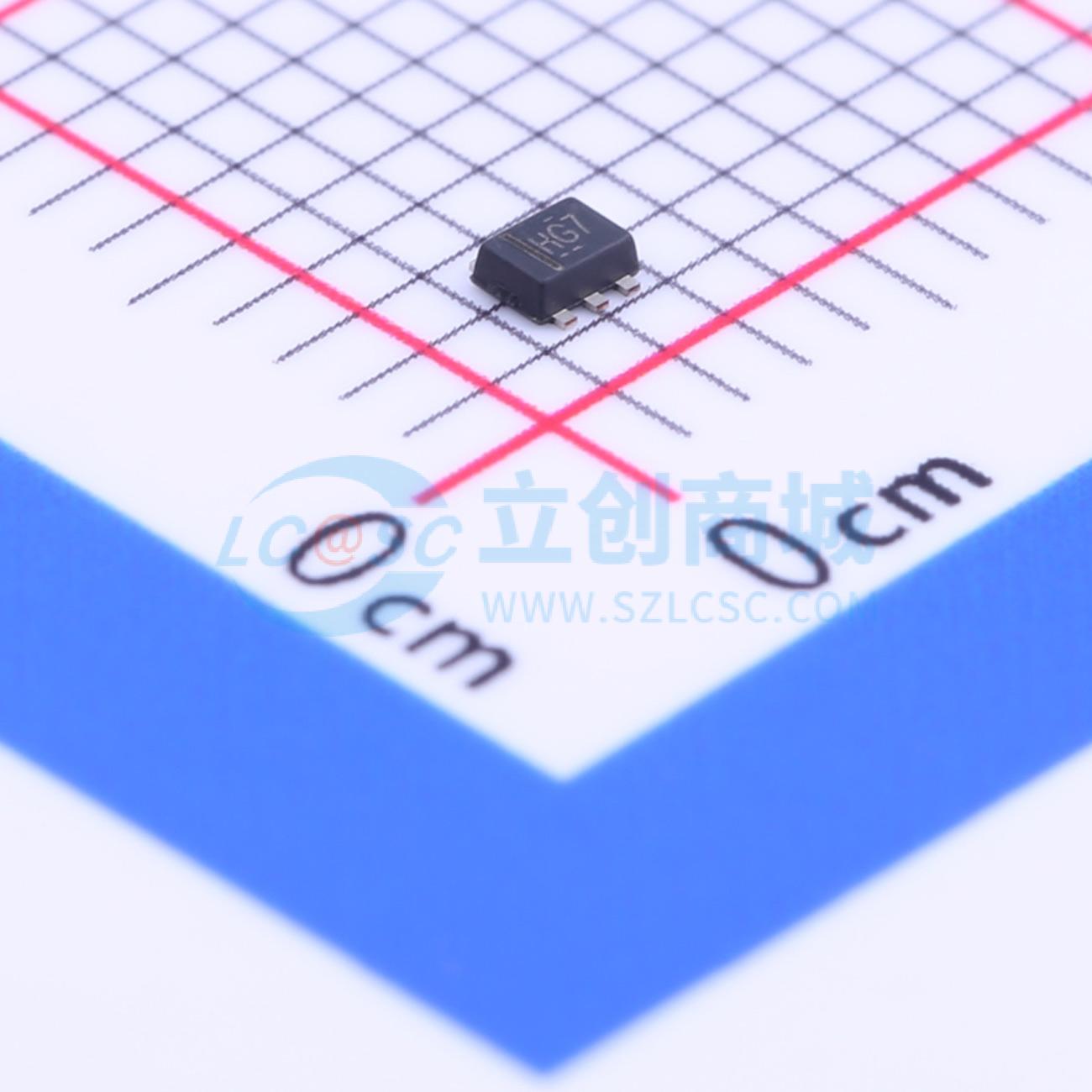

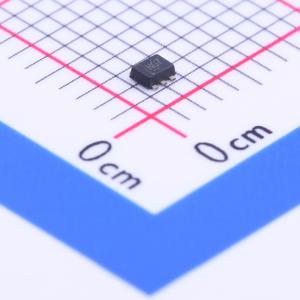

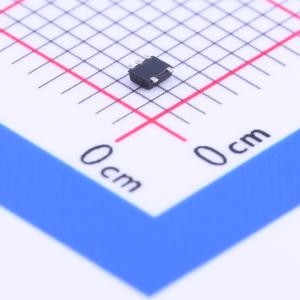

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G32DRLR
SN74AUP1G32DRLR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G32 单通道、双输入、0.8V 至 3.6V 低功耗 (< 1uA) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G32DRLR
- 商品编号
- C206077
- 商品封装
- SOT-553-5
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 700mV~900mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 6.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式；过压容忍输入；带电插入保护；后驱动保护 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74AUP1G32是低功耗单2输入正或门，采用正逻辑，执行布尔函数Y = A·B 或 Y = 非A + 非B
商品特性
- 提供0.5mm间距的超小型0.64mm² DPW封装
- 静态功耗低，最大Icc为0.9μA
- 动态功耗低，3.3V下典型Cpd为4.3pF
- 输入电容低，典型值为1.5pF
- 低噪声，过冲和下冲小于Vcc的10
- Ioff支持热插入、部分掉电模式和反向驱动保护
- 输入滞回允许缓慢输入转换，提升输入切换抗干扰能力，3.3V下典型Vhys为250mV
- 电源电压工作范围宽，为0.8V~3.6V
- 针对3.3V工作进行了优化
- 支持3.6V I/O容差，可支持混合模式信号工作
- 3.3V下最大tpd为4.6ns
- 适用于点对点应用
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准，人体模型为2000V II类，带电器件模型为1000V
应用领域
- ATCA解决方案
- 主动降噪
- 条形码扫描器
- 血压监测仪
- CPAP机器
- 线缆解决方案
- DLP 3D机器视觉、高光谱成像、光网络和光谱学
- 电子书
- 嵌入式个人电脑
- 现场变送器：温度或压力传感器
- 指纹生物识别
- 供暖、通风和空调系统
- 网络附加存储
- 服务器主板和电源单元
- 软件定义无线电
- 电视：高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、网卡
- X射线相关设备：行李扫描、医疗X射线、牙科X射线
