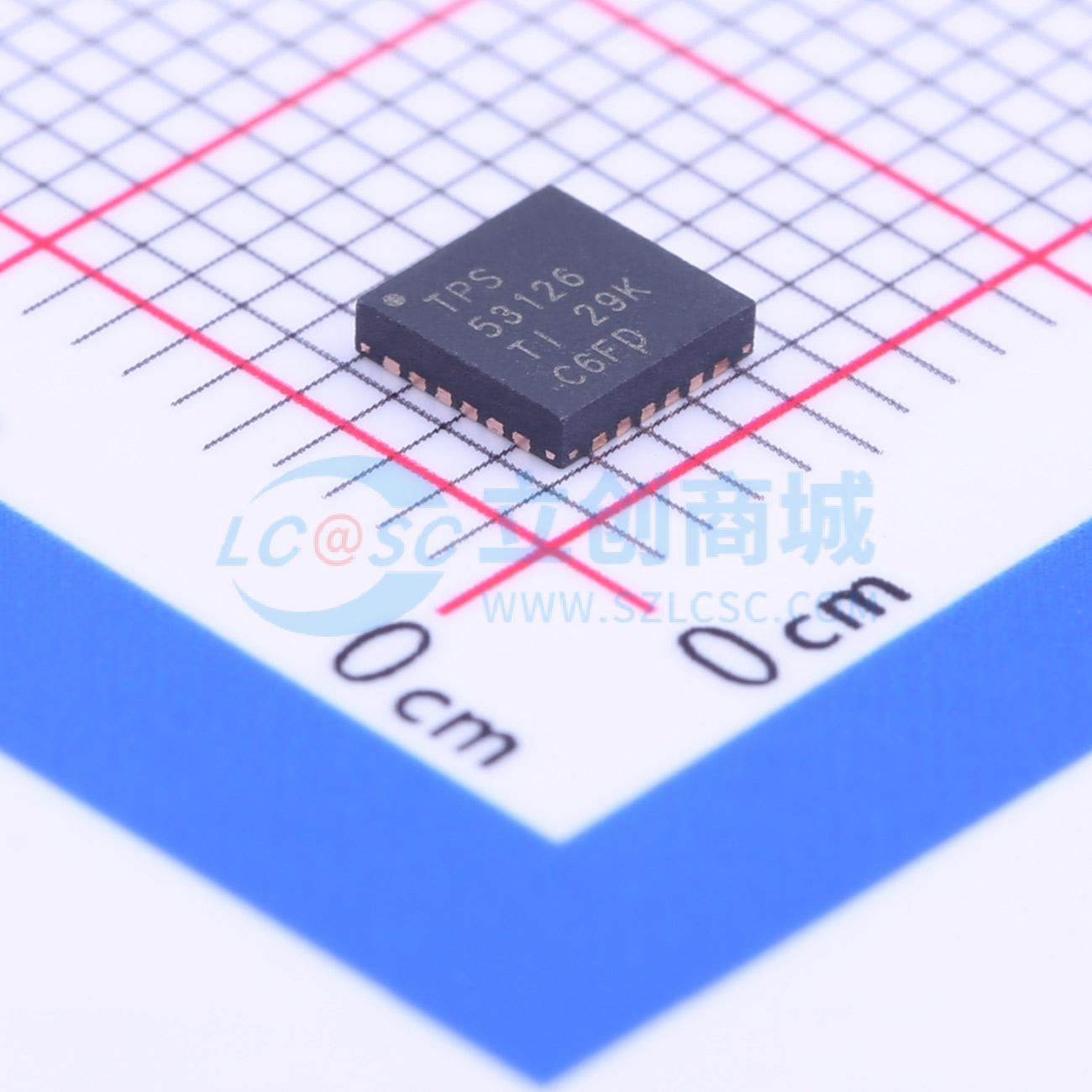

TPS53126RGET

TPS53126双路同步降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53126是一款双路自适应导通时间D-CAP2模式同步降压控制器。它支持宽输入电压范围（4.5V至24V）和可调输出电压（0.76V至5.5V）。该控制器采用D-CAP2模式控制,提供非常快速的瞬态响应,无需外部补偿组件。它还具有专有电路,能够适应低等效串联电阻（ESR）输出电容器,如POSCAP或SP-CAP,以及超低ESR陶瓷电容器。TPS53126提供高效运行,支持输入电压从4.5V到24V,输出电压从0.76V到5.5V。
品牌名称: TI(德州仪器)
商品型号: TPS53126RGET
商品编号: C206079
商品封装: VQFN-24(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

TPS53126是一款双路、自适应导通时间、DCAP2™模式同步降压控制器。TPS53126使系统设计人员能够以经济高效、外部元件数量少和低待机电流的解决方案，完成各种终端设备电源总线稳压器套件。TPS53126的主控制环路采用DCAP2™模式控制，无需外部元件即可提供非常快速的瞬态响应。TPS53126还拥有一项专利电路，使该器件能够适配低等效串联电阻（ESR）输出电容器（如POSCAP或SP - CAP）和超低ESR陶瓷电容器。该器件在输入电压4.5 V至24 V、输出电压0.76 V至5.5 V的条件下可实现便捷高效的运行。 TPS53126提供4mm x 4mm 24引脚VQFN（RGE）或24引脚TSSOP（PW）封装，工作环境温度范围为 - 40℃至85℃。

商品特性

D - CAP2™模式控制
快速瞬态响应
环路补偿无需外部元件
与陶瓷输出电容器兼容
高初始参考精度（±1%）
低输出纹波
宽输入电压范围：4.5 V至24 V
输出电压范围：0.76 V至5.5 V
低端RDS（on）无损电流检测
集成升压二极管的自适应栅极驱动器
内部1.2 ms电压伺服软启动
预偏置软启动
可选开关频率：350 kHz / 700 kHz
逐周期过流限制控制
30 mV至300 mV过流保护（OCP）阈值电压
ITRIP处4000 ppm / ℃的热补偿OCP

应用领域

广泛应用的低功率系统中的负载点稳压
数字电视电源
网络家庭终端
数字机顶盒（STB）
DVD播放机/录像机
游戏机等

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	760mV~5.5V
	输出电流	-
	开关频率	350kHz；700kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	外置
	输出类型	可调
