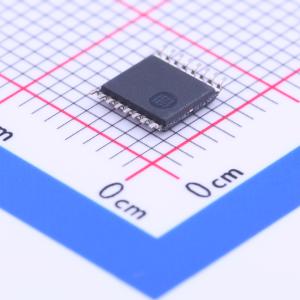

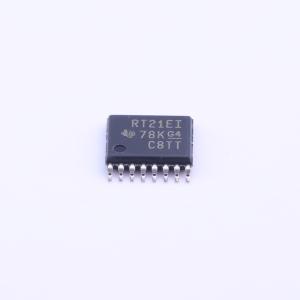

TRSF3221EIPWR

TRSF3221E由一个线路驱动器、一个线路接收器和一个双电荷泵电路组成，引脚到引脚（串口连接引脚，包括GND）具备±15 kV IEC ESD保护。TRSF3221E为异步通信控制器和串口连接器之间提供电气接口。电荷泵和四个小型外部电容允许其采用单一3 V至5.5 V电源供电。TRSF3221E的数据信号传输速率最高可达1 Mbit/s，驱动器输出压摆率为24 V/μs至150 V/μs。

当串口处于非活动状态时，可使用灵活的电源管理控制选项。当FORCEON为低电平且FORCEOFF为高电平时，自动掉电功能生效。在此操作模式下，如果TRSF3221E在接收器输入端未检测到有效的RS - 232信号，则驱动器输出将被禁用。如果将FORCEOFF设置为低电平且使能（EN）输入为高电平，则驱动器和接收器都将关闭，电源电流降至1 μA。断开串口连接或关闭外围驱动器会触发自动掉电状态。当FORCEON和FORCEOFF均为高电平时，可禁用自动掉电功能。启用自动掉电功能后，当有效信号施加到接收器输入端时，设备将自动激活。如果接收器输入端存在RS - 232信号，INVALID输出端会通知用户。如果接收器输入电压大于2.7 V或小于 - 2.7 V，或者在 - 0.3 V至0.3 V之间的持续时间小于30 μs，则INVALID为高电平（有效数据）。如果接收器输入电压在 - 0.3 V至0.3 V之间的持续时间超过30 μs，则INVALID为低电平（无效数据）。

• RS - 232引脚ESD保护 – ±15 kV人体模型（HBM） – ±8 kV IEC 61000 - 4 - 2接触放电 ±15 kV IEC 61000 - 4 - 2空气间隙放电
• 采用3 V至5.5 V电源供电
• 最高运行速率达1 Mbit/s
• 低待机电流 … 典型值1 μA
• 外部电容 … 4×0.1 μF
• 采用3.3 V电源时可接受5 V逻辑输入
• 使用HBM时，RS - 232总线引脚ESD保护超过±15 kV
• 自动掉电功能可自动禁用驱动器以节省功耗

• 电池供电、手持和便携式设备
• 个人数字助理（PDA）和掌上电脑
• 笔记本电脑、超极本和膝上型电脑
• 数码相机
• 移动电话和无线设备
