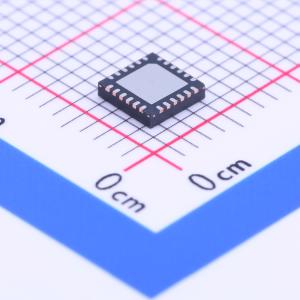

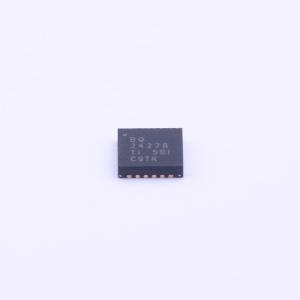

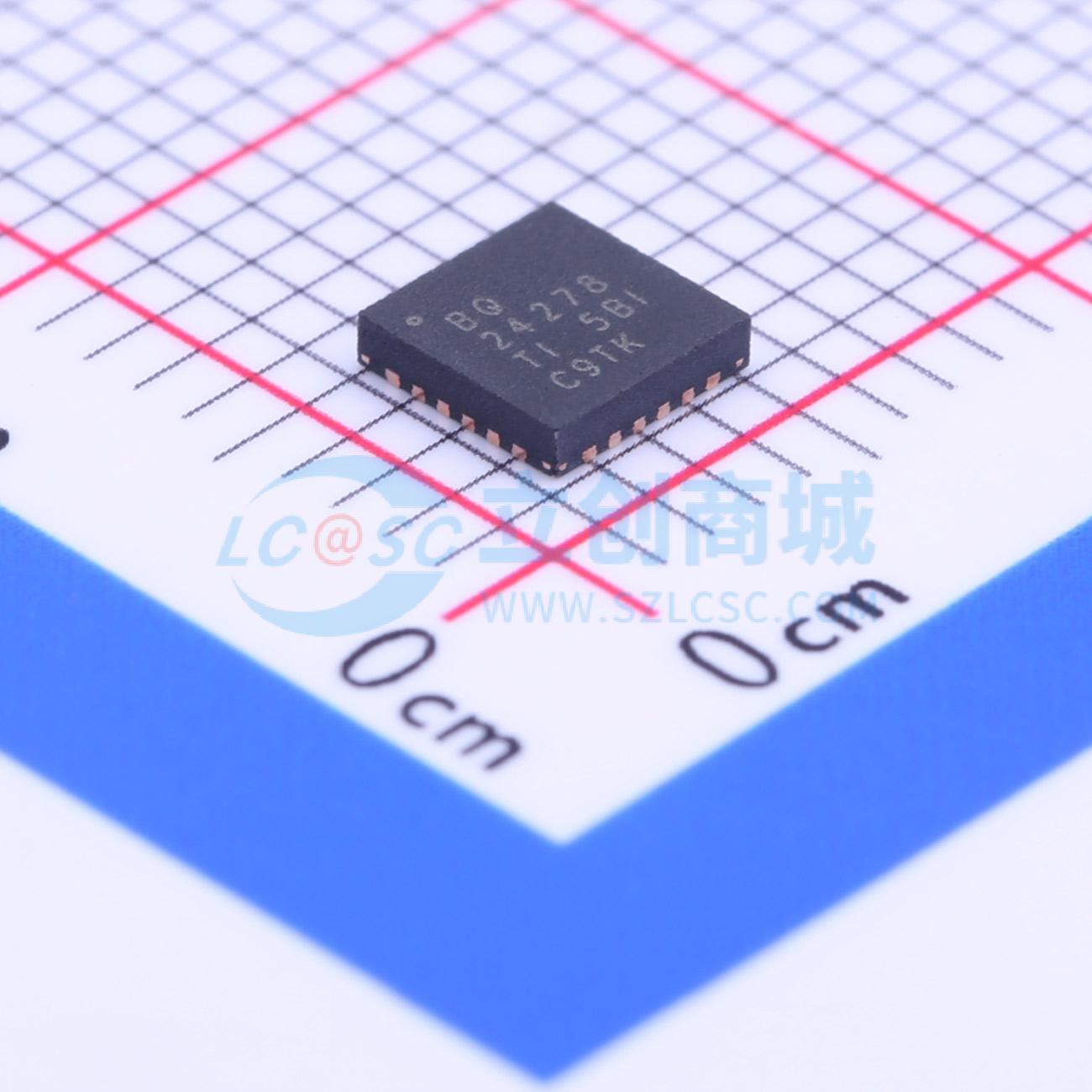

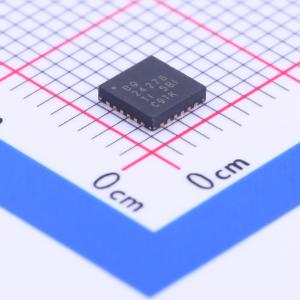

温馨提醒：图片仅供参考，商品以实物为准

BQ24278RGET

SMT扩展库PCB免费打样

描述: BQ24278 具有电源路径管理功能的 2.5A、单输入、单节开关模式锂离子电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24278RGET
商品编号: C206073
商品封装: VQFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

商品概述

bq24278是高度集成的单节锂离子电池充电器和系统电源路径管理器件，针对空间有限且带有高容量电池的便携式应用。电源路径管理特性使bq24278能在为电池独立充电的同时从高效DC到DC转换器为系统供电。充电器会一直监视电池电流，在系统负载所需电流超过输入电流限制时减少充电电流，可实现正常的充电终止和定时器运行。系统电压被调节至电池电压，但不会下降至低于3.5V，最小系统电压支持使系统能与残次品或缺失的电池组一起运行，即使在电池完全放电或无电池的情况下也可实现瞬时系统启动。当适配器不能传送峰值系统电流时，电源路径管理架构允许电池补充系统电流需要，可使用较小的适配器。电池充电经历充电、恒定电流和恒定电压三个阶段，在所有充电阶段，内部控制环路监视IC结温，超过内部温度阀值会减少充电电流。此外，bq24278提供基于电压的电池组热敏电阻器监控输入(TS)来监控电池温度以保证安全充电。

商品特性

具有独立电源路径控制的高效开关模式充电器
从深度放电电池或者在无电池的情况下快速启动系统
额定20V输入，带有10.5V过压保护(OVP)
集成场效应晶体管(FET)可使充电率高达2.5A
用于电源路径管理的高度集成电池N通道金属氧化物半导体场效应晶体管(MOSFET)控制器
安全且准确的电池管理功能，电池调节精度0.5%
充电电流精度±10%
基于电压的、负温度系数热敏电阻(NTC)监控输入(TS)标准温度范围
用于输出电流控制的热调节保护
低电池漏电流，BAT（电池）短路保护
软启动特性以降低涌入电流
热关断和保护
采用小型49焊球晶圆级芯片封装(WCSP)或者四方扁平无引线(QFN)-24封装

应用领域

手持产品
便携式媒体播放器
便携式设备
上网本和便携式互联网器件

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	电池管理
	工作电压	4.2V~10V
	最大充电电流	-
	充电饱和电压	4.2V

	属性	参数值
	放电截止电压	3.5V
	电池类型	-
	电池节数	1
	工作温度	-40℃~+85℃
