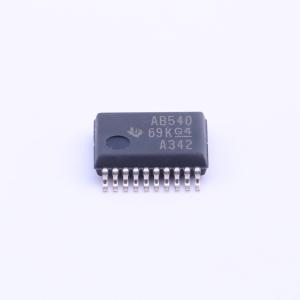

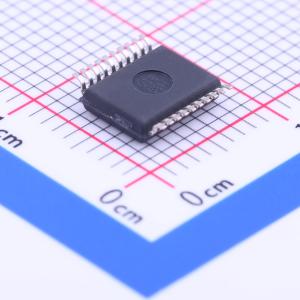

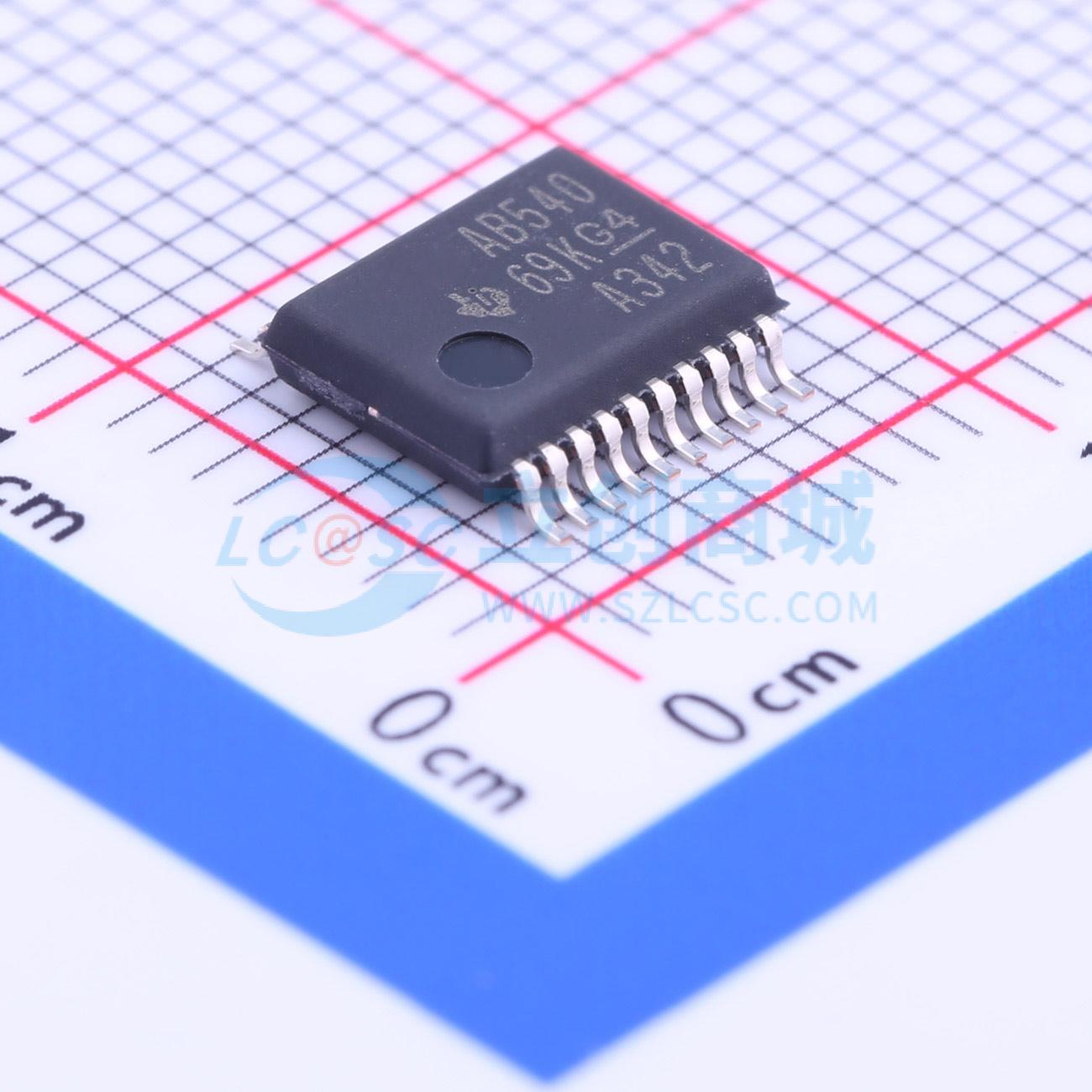

SN74ABT540DBR
采用EPIC-IIB BiCMOS设计的八进制缓冲器/驱动器,带三态输出,可降低功耗,适用于驱动总线或缓冲存储地址寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ABT540 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道 4.5V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ABT540DBR
- 商品编号
- C206067
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.346克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74ABT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 250uA | |
| 传播延迟(tpd) | 4.8ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
ABT540八进制缓冲器和线路驱动器,适合驱动总线线路或缓冲存储器地址寄存器。该器件的输入和输出位于封装的相对侧,便于印刷电路板布局。三态控制门是带有低电平有效输入的2输入与门,因此如果任一输出使能(OE1或OE2)输入为高电平,所有对应输出都处于高阻抗状态。为确保上电或掉电期间保持高阻抗状态,OE应通过上拉电阻连接至VCC;电阻的最小值由驱动器的灌电流能力决定。SN74ABT540的工作温度范围为-40℃ 至 85℃。
商品特性
- 采用EPIC-II BTM BiCMOS设计,可显著降低功耗
- 闩锁性能超过500 mA,符合JEDEC标准JESD-17
- 典型输出地弹(VOLP)在VCC = 5 V、TA = 25℃条件下小于1 V
- 高驱动输出(IOH为-32 mA,IOL为64 mA)
- 提供多种封装选项,包括塑料小外形封装(DW)、收缩小外形封装(DB)、薄收缩小外形封装(PW)、陶瓷芯片载体(FK)、塑料(N)和陶瓷(J)双列直插封装(DIP),以及陶瓷扁平(W)封装
应用领域
- 驱动总线线路
- 缓冲存储器地址寄存器
