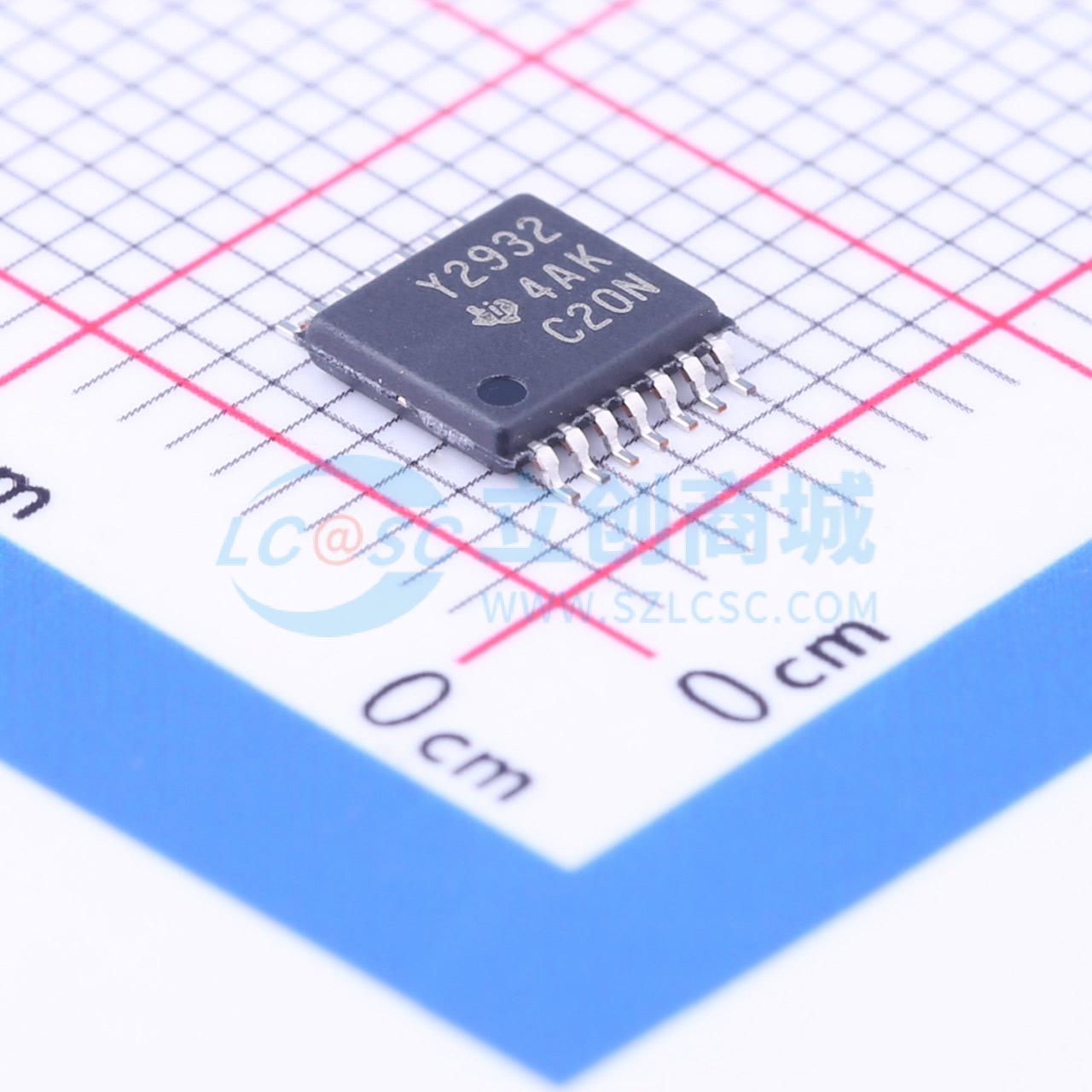

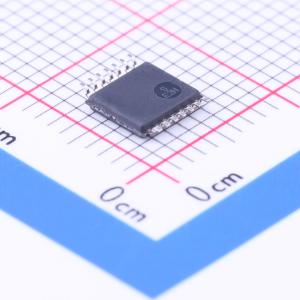

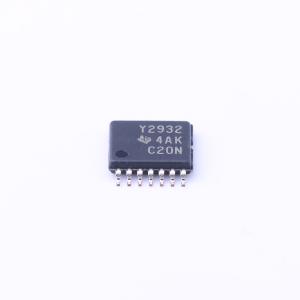

TLC2932IPWR

TLC2932专为锁相环（PLL）系统设计，由压控振荡器（VCO）和边沿触发型相位-频率检测器（PFD）组成。VCO的振荡频率范围由外部偏置电阻（RBIAS）设定。VCO在输出级设有一个1/2分频器。带有内部电荷泵的高速PFD可检测参考频率输入与来自外部计数器的信号频率输入之间的相位差。VCO和PFD均具备禁止功能，可作为掉电模式使用。由于该器件具有高速和稳定的振荡能力，TLC2932适合用作高性能PLL。

• 仅使用一个外部偏置电阻（RBIAS）的完整振荡器
• 锁定频率：22 MHz至50 MHz（VDD = 5V ±5%，TA = -20℃至75℃，×1输出）
• 11 MHz至25 MHz（VDD = 5V ±5%，TA = -20℃至75℃，×1/2输出）
• 输出频率：×1和×1/2可选
• 相位-频率检测器（PFD）部分包括一个带内部电荷泵的高速边沿触发检测器
• 独立的VCO、PFD掉电模式
• 薄型小外形封装（14引脚）
• CMOS技术

• 频率合成
• 调制/解调
• 分数分频
