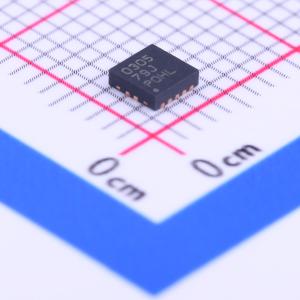

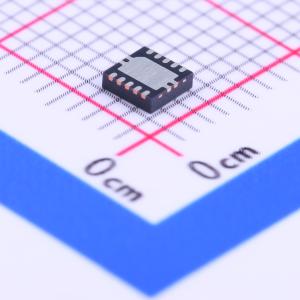

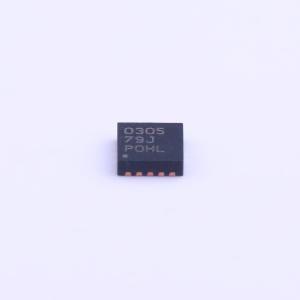

温馨提醒：图片仅供参考，商品以实物为准
TPS40305DRCT
3V至20V输入电压模式同步降压控制器
- 描述
- TPS40305 是一款成本优化的同步降压控制器,支持 3V 至 20V 输入电压范围。该控制器采用电压模式控制架构,具有输入电压前馈补偿,能够在负载变化时快速响应。它支持高侧和低侧 FET 的 Rds(on) 电流检测,可编程热补偿过流保护 (OCP) 和软启动功能。频率扩展谱 (FSS) 特性显著降低了峰值 EMI 噪声,使其更容易符合 EMI 标准。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS40305DRCT
- 商品编号
- C206044
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
TPS4030x 是一系列成本优化的同步降压控制器，可在 3 V 至 20 V 的输入电压下工作。该控制器采用了带有输入电压前馈补偿的电压模式控制架构，能对输入电压的变化做出即时响应。开关频率固定为 300 kHz、600 kHz 或 1.2 MHz。
商品特性
- 输入电压范围：3 V 至 20 V
- 300 kHz（TPS40303）、600 kHz（TPS40304）和 1.2 MHz（TPS40305）开关频率
- 高端和低端 FET RDS(on) 电流检测
- 可编程热补偿过流保护 (OCP) 电平
- 可编程软启动
- 600 mV、1% 参考电压
- 电压前馈补偿
- 支持预偏置输出
- 频率扩频
- 145℃ 热关断保护
- 带有连接至散热焊盘的接地引脚的 10 引脚 3 mmx3 mm VSON 封装
应用领域
- 负载点 (POL) 模块
- 打印机
- 数字电视
- 电信
- USB Type-C 墙插
