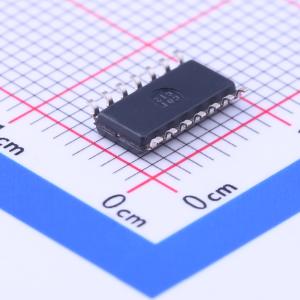

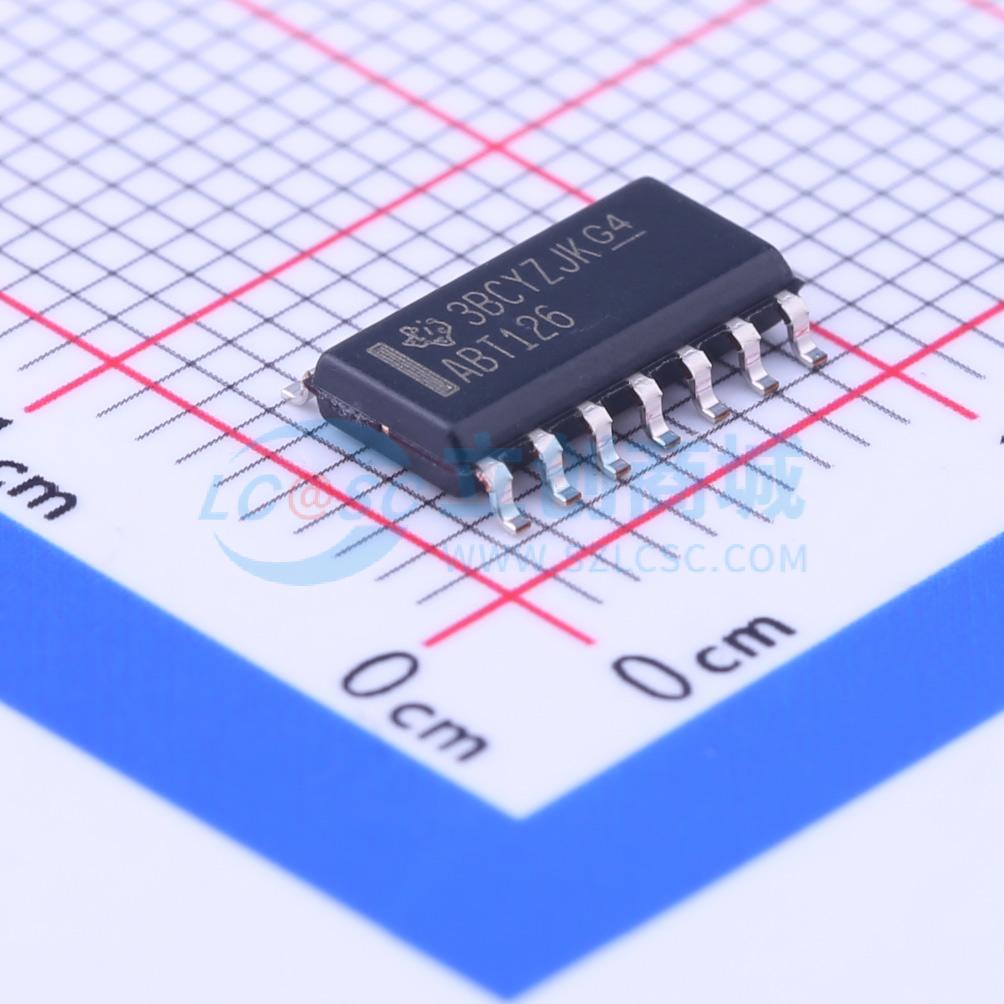

温馨提醒：图片仅供参考，商品以实物为准
SN74ABT126DR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ABT126 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ABT126DR
- 商品编号
- C205935
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 64mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74ABT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 250uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 热插拔支持；掉电隔离；输出使能 |
商品概述
ABT126总线缓冲门带有具备三态输出的独立线路驱动器，当对应的输出使能输入为低电平时，该输出会被禁用。当VCC处于0V~2.1V之间时，器件在通电和断电过程中处于高阻抗状态；若要在VCC高于2.1V时确保高阻抗状态，输出使能端需要通过下拉电阻接地，电阻的最小值由驱动器的电流源能力决定，现有型号包括SN54ABT126、SN74ABT126，适配多种封装类型。
商品特性
- 典型条件下，VCC为5V，环境温度TA为25℃时，输出接地反弹VOLP小于1V
- 通电和断电过程中保持高阻抗状态
- 具备高驱动输出，IOH为-32mA，IOL为64mA
- 支持Ioff以及通电三态功能，支持热插入
- 闩锁性能超过500mA，符合JESD 17规范
- ESD防护性能超过JESD 22规范，人体模型A114-A可达2000V，机器模型A115-A可达200V
- NC引脚无内部连接
- 所有未使用的输入必须接VCC或GND，才能保证器件正常工作
- 最大额定值：电源电压范围为-0.5V至7V
- 最大额定值：输入电压范围为-0.5V至7V
- 最大额定值：高电平或掉电状态下，施加到任意输出的电压范围为-0.5V至5.5V
- 最大额定值：低电平状态下，任意输出的电流SN54ABT126为96mA，SN74ABT126为128mA
- 最大额定值：输出钳位电流VO小于0时为-50mA
- 不同封装的热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W，RGY封装47℃/W
- 存储温度范围为-65℃至150℃
