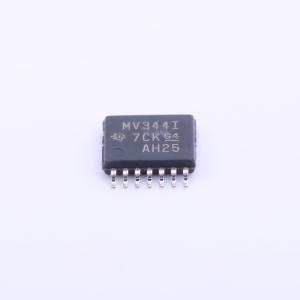

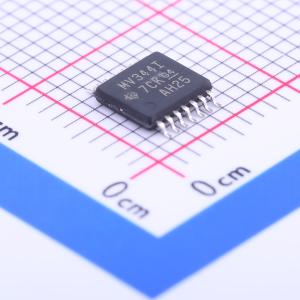

温馨提醒：图片仅供参考，商品以实物为准
LMV344IPWR
轨到轨输出CMOS运算放大器
- 描述
- LMV344 四路、5.5V、1MHz、高输出电流 (75mA) 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV344IPWR
- 商品编号
- C205937
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 1.7uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 0.0066pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 100uA | |
| 输出电流 | 18mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
LMV34x是包含单通道、双通道和四通道规格的CMOS运算放大器，具备低电压、低功耗特性，拥有轨到轨输出摆幅功能。该器件采用PMOS输入级，为单电源放大器，专为2.7V至5V低电压工作设计，拥有宽共模输入电压范围，范围通常从正电源轨向下延伸至-0.2V，向上延伸至正电源轨的0.8V处。单通道型号LMV341额外提供关断引脚，可禁用器件，关断模式下电源电流典型值可降至33nA。该器件提供多种封装规格，适配不同场景需求，支持-40℃至125℃的扩展工作温度范围，可适应各类商业及工业环境。
商品特性
- 支持2.7V和5V工作性能
- 具备轨到轨输出摆幅
- 输入偏置电流典型值1pA
- 输入失调电压典型值0.25mV
- 每通道电源电流典型值100μA
- 低关断电流典型值45pA
- 单位增益带宽典型值1MHz
- 压摆率典型值1V/μs
- 关断后开通时间典型值5μs
- 10kHz时输入参考电压噪声为20nV/√Hz
- ESD保护性能超过JESD 22规范要求，人体放电模式可达2000V，充电设备模型可达750V
- 提供多种封装选择：SOT-23、SC70、SOIC、VSSOP等
应用领域
- 无绳电话和蜂窝电话
- 消费类电子产品，包括笔记本电脑、PDA
- 语音音频前置放大器
- 便携式、电池供电类电子设备
- 电源电流监控、电池监测
- 缓冲器、滤波器、驱动程序
- 采样保持电路
