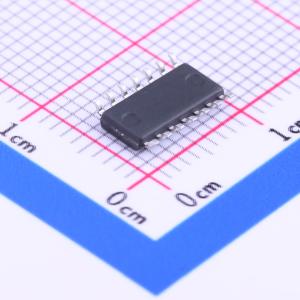

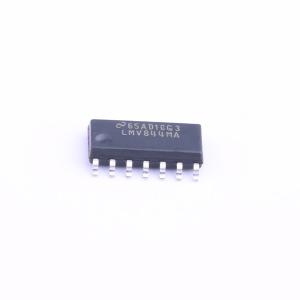

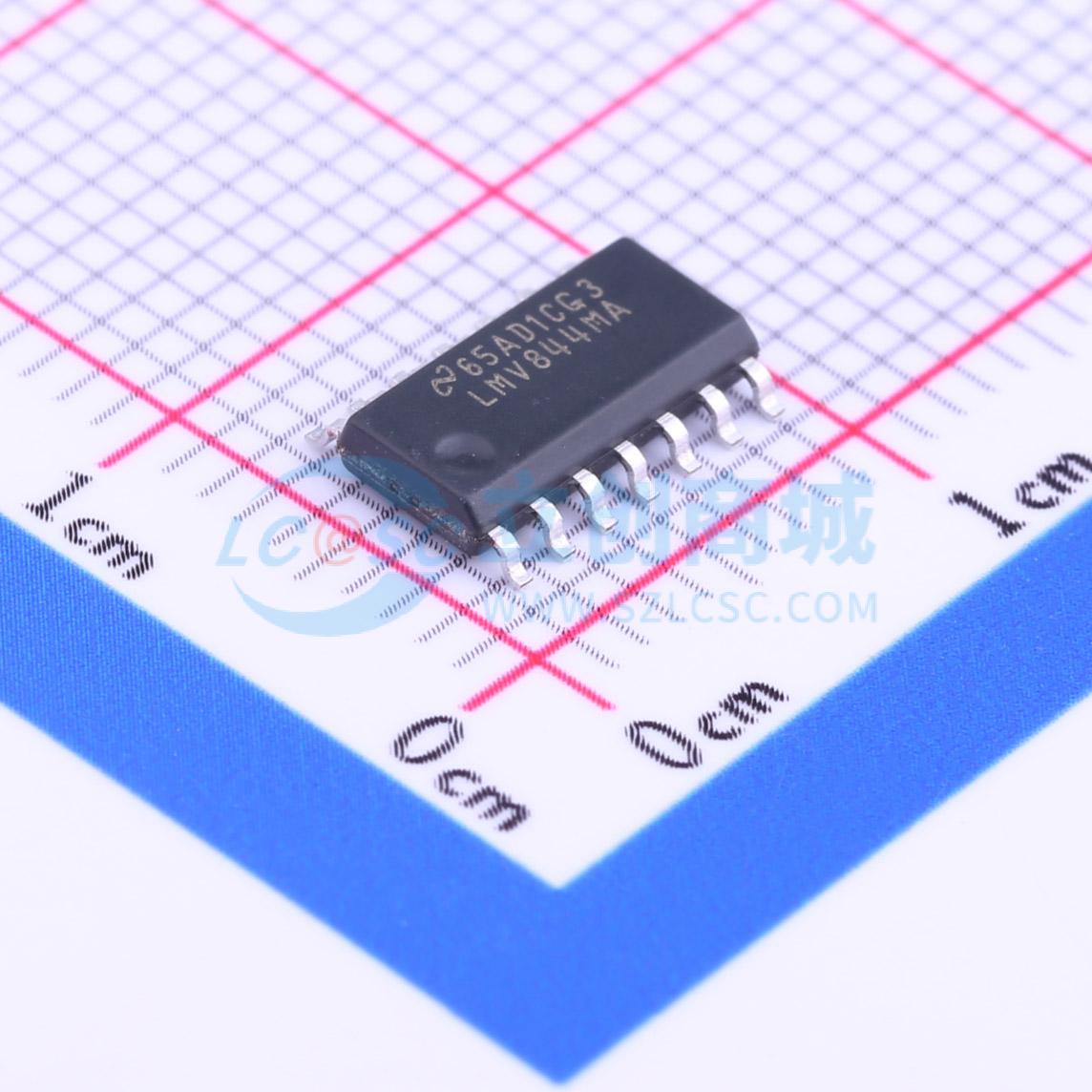

温馨提醒：图片仅供参考，商品以实物为准
LMV844MA/NOPB
LMV844MA/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV844 四通道 CMOS 输入、RRIO、宽电源电压范围运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV844MA/NOPB
- 商品编号
- C206009
- 商品封装
- SOIC-14
- 包装方式
- 管装
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 12V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 4.5MHz | |
| 输入失调电压(Vos) | 50uV | |
| 输入失调电压温漂(Vos TC) | 500nV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 输入偏置电流(Ib) | 0.3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 20nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 112dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 32mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 12V | |
| 双电源(Vee~Vcc) | -5V~5V |
商品概述
LMV84x 器件是低压、低功耗运算放大器，工作电源电压范围为 2.7 V 至 12 V，具备轨到轨输入和输出能力。其低失调电压、低电源电流和 CMOS 输入特性，使其非常适合高阻抗传感器接口和电池供电应用。 单通道 LMV841 采用节省空间的 5 引脚 SC70 封装，双通道 LMV842 采用 8 引脚 VSSOP 和 8 引脚 SOIC 封装，四通道 LMV844 采用 14 引脚 TSSOP 和 14 引脚 SOIC 封装。这些小型封装是面积受限的 PCB 和便携式电子设备的理想解决方案。
商品特性
- 小型 5 引脚 SC70 封装（2.00 mm × 1.25 mm × 0.95 mm）
- 宽电源电压范围：2.7 V 至 12 V
- 在 3.3 V、5 V 和 ±5 V 下有指定性能
- 低电源电流：每通道 1 mA
- 单位增益带宽：4.5 MHz
- 开环增益：133 dB
- 输入失调电压：最大 500 μV
- 输入偏置电流：0.3 pA
- 共模抑制比（CMRR）为 112 dB，电源抑制比（PSSR）为 108 dB
- 输入电压噪声：20 nV/√Hz
- 温度范围：-40°C 至 125°C
- 轨到轨输入和输出（RRIO）
应用领域
- 高阻抗传感器接口
- 电池供电仪器
- 高增益和仪表放大器
- DAC 缓冲器和有源滤波器
