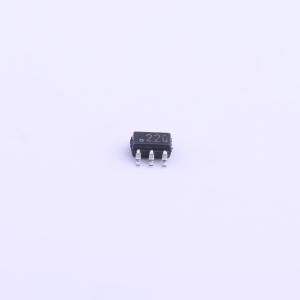

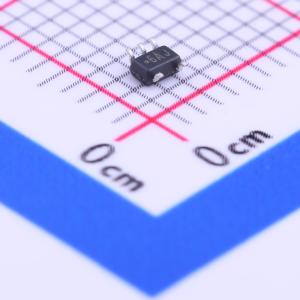

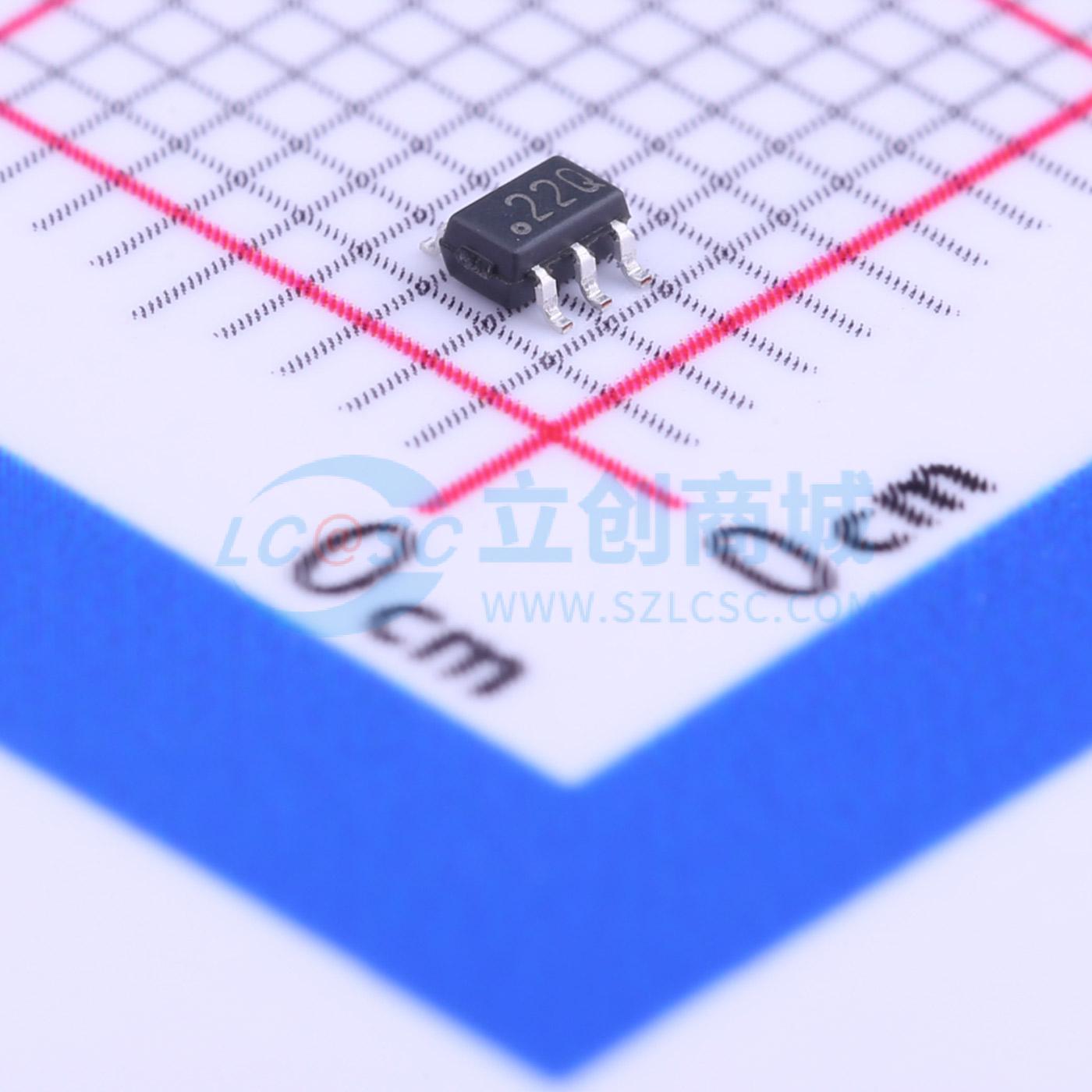

温馨提醒：图片仅供参考，商品以实物为准
LM94022QBIMG/NOPB
1.5V，SC70封装，带AB类输出的多增益模拟温度传感器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM94022-Q1 具有多增益和 AB 类模拟输出的汽车级 ±1.5°C 温度传感器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM94022QBIMG/NOPB
- 商品编号
- C206027
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 温度传感器 | |
| 检测温度 | -50℃~+150℃ | |
| 精度 | ±1.5℃ | |
| 工作电压 | 1.5V~5.5V | |
| 待机电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 温度转换时间 | - | |
| 温度分辨率 | - | |
| 工作温度 | - | |
| 功能特性 | 可配置温度输出 |
商品概述
LM94022/-Q1是一款精度模拟输出CMOS集成电路温度传感器，带有可选择的线性负温度系数NTC，AB类输出结构具备较强的输出源电流和灌电流能力，可驱动重瞬态负载，如采样保持模数转换器输入的负载；低供电电流与低工作电压特性，适合电池供电系统以及通用温度感应应用。通过增益选择1GS1和增益选择0GS0两个逻辑输入，可在四种温度-电压输出转换增益中选择，选择-5.5mV/℃增益时，GS1和GS0均接低电平，可使器件在1.5V供电下工作，同时覆盖-50℃~+150℃全温度测量范围；选择-13.6mV/℃增益时GS1和GS0均接高电平，可获得最大温度灵敏度；增益选择输入可直接连接VDD或地，无需额外上拉或下拉电阻，可减少元件数量与电路板面积，也可由逻辑信号驱动，支持系统在运行或诊断过程中优化增益。
商品特性
- 通过AEC-Q100 Grade 0认证，采用汽车级流程生产
- 工作电压范围1.5V~5.5V，供电电流低至5.4μA
- 推挽输出，具备±50μA源电流能力
- 支持四种可选增益，对应增益值分别为-5.5mV/℃、-8.2mV/℃、-10.9mV/℃、-13.6mV/℃
- 在-50℃~+150℃宽温度范围内具备高精度，20℃~40℃区间精度为±1.5℃，-50℃~70℃区间精度为±1.8℃，-50℃~90℃区间精度为±2.1℃，-50℃~150℃区间精度为±2.7℃
- 输出具备短路保护
- 采用极小的SC70封装
- 封装兼容行业标准LM20温度传感器
- 增益选择输入无需额外上下拉电阻，可降低元件数量与电路板占用面积
应用领域
- 汽车领域
- 手机
- 无线收发器
- 电池管理
- 磁盘驱动器
- 游戏机
- 家电
- 单节电池供电的全量程摄氏温度检测
