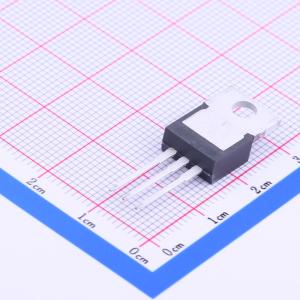

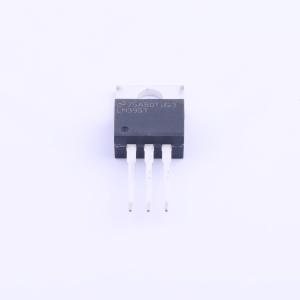

温馨提醒：图片仅供参考，商品以实物为准

LM395T/NOPB

描述: LM395 42V 功率晶体管
品牌名称: TI(德州仪器)
商品型号: LM395T/NOPB
商品编号: C206034
商品封装: TO-220
包装方式: 管装
商品毛重: 2.75克(g)

商品参数

参数完善中

商品概述

LM195/LM395是带有完整过载保护的快速单片功率集成电路。这些器件可作为高增益功率晶体管使用，芯片集成了限流、功率限制和热过载保护，实际上任何类型的过载都不会损坏该器件。采用标准TO-3晶体管功率封装的LM195可提供超过1.0A的负载电流，能够在500ns内切换40V电压。热限制这一特性在分立设计中不易实现，它为过载提供了全面的保护。功率耗散过大或散热不足时，热限制电路会关断器件，防止过度发热。LM195显著提高了可靠性，同时简化了功率电路设计。在一些保护设计异常困难的应用中，例如普通功耗较低的开关调节器、灯驱动器或螺线管驱动器，LM195尤其具有优势。LM195使用方便，仅需要注意少量事项。和任何功率晶体管一样，集电极-发射极电压过大都会损坏LM195。当该器件用作低源阻抗的射极跟随器时，需要在基极引线中串联一个5.0kΩ的电阻，以防止可能发生的射极跟随器振荡。虽然该器件作为射极跟随器通常是稳定的，该电阻可以消除故障可能性且不会降低性能。最后，由于该器件具有良好的高频响应，建议对电源进行旁路处理。对于100mA以下的低功率应用，请参考LP395高可靠性功率晶体管。LM195/LM395提供标准TO-3、Kovar TO-5和TO-220封装。LM195的额定工作温度范围为-55℃至+150℃，LM395的额定工作温度范围为0℃至+125℃。

商品特性

内置热限制
输出电流大于1.0A
典型基极电流为3.0μA
开关时间为500 ns
饱和电压为2.0V
基极可被驱动至40V而不损坏
可直接与CMOS或TTL接口
100%电老化测试

应用领域

开关调节器
灯驱动器
螺线管驱动器
1.0A电压跟随器
功率PNP
延时电路
1.0MHz振荡器
1.0A负稳压器
1.0A正电压稳压器
快速光隔离开关
光隔离功率晶体管
CMOS或TTL灯接口
